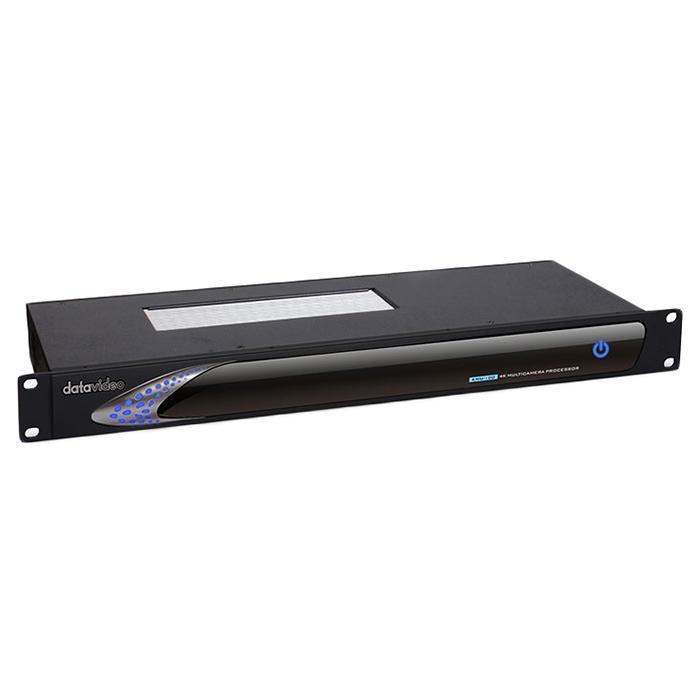

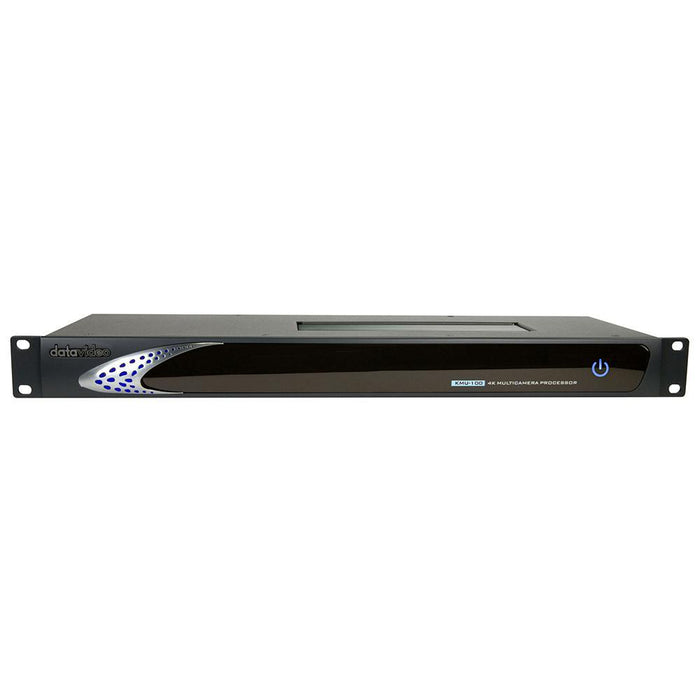

出入力
■SDI入力
INPUT-A / INPUT-B 2系統
No.1 入力端子:10 bit HD-SDI, 3G-SDI LEVEL A/B, 12G UHD-SDI(設定にて切替)
Single Link :4:2:2
No 2.3.4 入力端子:10 bit HD-SDI, 3G-SDI LEVEL A/B(設定にて切替)
Single Link / Dual Link / Quad Link : 4:2:2
Input 1-4をQuad SDI(4×3G-SDI入力)として4K UHD入力使用可能
対応フォーマット:
720p (50/59.94)
1080i (50/59.94)
1080p (50/59.94/60)
2160p (25/29.97/50/59.94)
■HDMI入力
HDMI Type-A 2系統( INPUT-A / INPUT-B )
最大 2160p 30(4:2:0 / 4:2:2)
■SDI出力
INPUT-A / INPUT-B 各4ch 合計8系統
10 bit SD-SDI, HD-SDI, 3G-SDI LEVEL-A/B(設定にて切替)
対応フォーマット:
576i , 480i
720p (50/59.94)
1080i (50/59.94)
1080p (50/59.94/60)
■HDMIマルチビューワ出力
HDMI type A 2系統( INPUT-A / INPUT-B )
1080p 50/59.94/60
(SDI output4 をマルチビューワ出力に設定している場合はSDI 出力フォーマットに準じる)
音声
■音声入力
SDI/HDMIエンベデッド入力
サンプリングレート/
量子化ビット数:48 kHz /24bit (HD/3G/UHD-SDI, HDMI)
チャンネル数:16ch (HD/3G/UHD-SDI, HDMI)
■音声出力
SDI/HDMIエンベデッド出力
サンプリングレート/
量子化ビット数:48 kHz /24bit (HD/3G/UHD-SDI, HDMI)
48 kHz /20bit(SD-SDI)
チャンネル数:16ch (HD/3G/UHD-SDI, HDMI)
8ch(SD-SDI)
外部同期入力
ブラックバーストまたは3値
SDI コンプライアンス
SMPTE 259M / SMPTE 292M / SMPTE 296M / SMPTE 372M / SMPTE 425M / SMPTE2082-1
カラースペース
REC 601 / REC 709
PC推奨環境
Windows 7 以降(32bit/64bit) / メモリー4GB / ネットワーク接続機能が必須
DV Link/KMU-100アプリケーションウィンドウを正しく表示させる為に1400×1050以上の解像度を表示できるディスプレイが必要です。

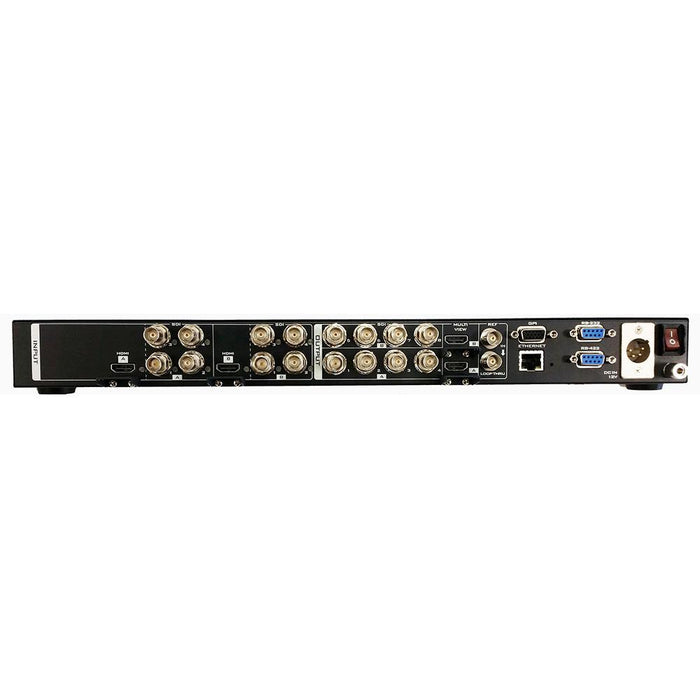

外部接続インターフェース
Ethernet RJ45: Windows PC接続による設定及びオペレーション
RS-232:D-Sub 9P外部コマンドによる制御
RS-422:D-Sub 9P専用コントローラ接続 (RMC-185)
GPI端子:D-Sub HD15P (将来対応)
動作環境
■動作環境温度
5℃ - 50℃
■動作環境湿度
80%以下 (結露の無い事)
寸法 / 質量
突起物・取付金具を含む : 483mm(幅)× 49mm(高さ)× 212mm(奥行)
突起物・取付金具を除く : 440mm(幅)× 44mm(高さ)× 192mm(奥行)
約 3.25 kg
電源
DC 12V / 35W(XLR 4 Pin)
