【大創業祭】CANARE D5.5UHDC20E 20M BLK 圧着式BNCケーブル(12G-SDI対応) BNC(オス)- BNC(オス) 20m 黒

【大創業祭】CANARE D5.5UHDC20E 20M BLK 圧着式BNCケーブル(12G-SDI対応) BNC(オス)- BNC(オス) 20m 黒

セール セール 在庫あり

2%OFF!

元の価格 ¥6,677
元の価格 ¥6,677 - 元の価格 ¥6,677
元の価格 ¥6,677
現在の価格 ¥6,531
¥6,531 - ¥6,531
現在の価格 ¥6,531
(税込)

ポイント: (1%還元)

管理番号: N_1116259

ケーブル関連商品まとめ買い特別割引 10点以上で2%割引(ポイント等併用不可)

新規登録後、すぐ使えるクーポンをアプリで配布中

※受注生産品につきお取り寄せの場合はお届けまでに約2週間程度をお見込みください。

【大創業祭】CANARE D5.5UHDC20E 20M BLK 圧着式BNCケーブル(12G-SDI対応) BNC(オス)- BNC(オス) 20m 黒の商品説明

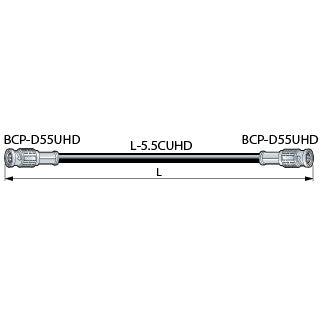

12G-SDI対応の圧着式同軸ケーブル 20m

【主な特長】

■4Kを同軸1本で100mまで伝送可能
■低損失な同軸ケーブルL-5.5CUHDを採用
■BNCコネクタは 12G-SDIに対応したBCP-D55UHD

※銅ラミネートシールドを装備していますので、固定配線用としてご使用ください。
※長さはコネクタ長を含みます。

【ケーブル部:75Ω同軸ケーブル(高発泡絶縁体タイプ)】

「12G-SDIでも従来同様、5C 相当で100m伝送できないか」という声に応えて開発された低減衰な同軸ケーブルです。
外径7.7mm ながら 12G-SDI 信号の 100m 伝送に対応しています。
※標準減衰量 39.1dB/100m @ 6GHz

同一外径の L-5CFB と比べて、約1.5倍の伝送性能を誇ります。(12G-SDI伝送時)
※ケーブルストリッパは使用できません。




【コネクタ部:75Ω BNC型プラグ(圧着式)】

■12G-SDI用に新規開発された高性能なBNCプラグです。
■12GHz での リターンロスが 15dB と、十分なマージンを有しています。
(リターンロス: 26dB@3GHz、20dB@6GHz、15dB@12GHz)
■ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。
■ロングスリーブ形状、絶縁体ロック機構など、カナレBNCの特長を継承しています。

仕様

ケーブル長(コネクタ含む)

20m

シース色

コネクタ接着方式

圧着式

ケーブル(L-5.5CUHD)仕様

■外径
 7.7mm

■シース厚
 0.75mm

■質量
 7.1kg/100m

■内部導体
 導体構成:1/1.35A本/mm
 外径:1.35mm

■絶縁体
 外径:5.55mm

■外部導体
 シールド構成(編組密度):銅ラミネートテープ+0.12A/8/24(91%以上) ※mm/持/打(%)

■電気特性
 内部導体抵抗:1.3Ω/100m
 外部導体抵抗:1.0Ω/100m
 静電容量:52pF/m

■特性インピーダンス
 75Ω

■減衰量(dB/100m)
 39.1 @ 6GHz
 18.6 @ 1.5GHz
 12.9 @ 750MHz

コネクタ(BCP-D55UHD)仕様

■圧着ダイス
 TCD-55UHD

■リターンロス
 26dB@3GHz
 20dB@6GHz
 15dB@12GHz
