商品説明

【主な特長】
■高解像度(1024×768)・広視野角(水平 170°/垂直170°) スクウェアタイプの高画質IPS 液晶パネルを採用
■5線式抵抗膜方式タッチパネルを採用し、
 入力精度と耐久性を向上
■HDCP対応HDMI入力端子搭載
■ダウンスキャン表示機能
■薄型(約30mm 最薄部約15mm)
 軽量(約570g ※スタンド部除く)
■低重心無段階調整可能な自立スタンド採用
■VESA マウントインターフェース規格
 FPMPMI 75x75mm 対応

Introduction

LCD97T/LCD97TWは、9.7 型の小型液晶でありながら、解像度1024×768 (XGA)、輝度 (350 cd/m2)、広視野角 (水平170°/垂直170°)、及びコントラスト 比(900:1)のIPS 方式液晶パネルを採用。
HDMI/DVI-D/VGA/ビデオ/オーディオのデジタルとアナログ両入力に対応した、5線式抵抗膜タッチパネル搭載スクエア型液晶モニターです。
メニューボタンによる画角自動調整、ダウンスキャン表示にも対応しており、最大1600×1200 (UXGA)までのアナログ映像入力に対応します。
工場でのモニターや監視カメラ、ハイビジョン映像機器等、様々な映像機器との接続が可能です。
また、HDCP(High-bandwidth Digital Content Protection)に対応しBlu-ray等のコンテンツ不正コピー防止する著作権保護技術が使用されたコンテンツ表示が可能です。
タッチパネルは5線式抵抗膜方式を採用。従来の4線式と比較し、入力精度が高く耐久性が向上しています。
付属のソフトウェアによりUSBケーブル制御でWindows 8(32bit/64bit) / Windows 7(32bit/64bit) / Windows XPに対応いたします。
本体は厚さ約30mm、重量約630g の薄型軽量設計で、持ち運びにも便利です。
取り外し可能な折りたたみ型の自立スタンドは、安定性が高く強固な作りで、モニター背面に搭載したVESA 規格75 x 75mm のネジ穴に固定。
スタンド裏にも4 点フック穴を用意しており、壁掛け運用にも適しています。
また、各種映像機器との接続用に専用のHDMI、DVI ケーブルが付属。
VGA とビデオ(RCA)接続は、ケーブルの取り回しを考え、映像・電源・音声ケーブルを一本にまとめたSKS 接続ケーブルが付属します。
「LCD97T」「LCD97TW」は、あらゆる業務用途から産業用機械組み込み、個人ユースまで様々な利用用途でのご利用に最適な小型タッチパネル液晶モニターです。

・医療・教育(文教)現場でのモニタとして
・工場ライン/サーバールーム/セキュリティカメラ監視用/各種組込機器
・PCサブモニター・タッチ操作系ディスプレイ用、ビデオ会議、プレゼンテーション用
・教育施設/展示会・各種イベント/ショールームでの映像によるインフォメーションディスプレイ等

特長

高解像度・広視野角IPS液晶パネル採用
解像度(1024x768)、輝度(350 cd/m2)、コントラスト比(900:1)、視野角(水平 170°/垂直 170°)のIPS方式液晶パネルを採用。
9.7型の小型液晶に高解像度、広視野角液晶パネルを採用することで少ない色変色に鮮明な色彩での映像表示を可能としました。



5線式抵抗膜方式タッチパネルを採用し入力精度と耐久性を向上
4線式抵抗膜方式タッチパネルでの弱点であった耐久性や打鍵寿命を改善し優れた耐久性を持つ方式として開発された5線式抵抗膜方式タッチパネルを採用。
耐久性と安定性以外にもスムーズな手書き性を実現します。

薄型、小型、軽量で設置や持ち歩きに便利
本体横幅約235mm、厚さ約30mm(最薄部15mm)の小型、薄型設計。
スペースの限られた場所での設置可能です。
また、本体重量約630gで持ち運びにも適した重さです。



低重心無段階調整可能な自立スタンド採用
本体背面壁掛け用ネジ穴(VESA 75mm)に固定された無段階調整可能な自立スタンドで様々な角度での設置が可能です。
また、スタンド背面にも壁掛け用フック穴を4つ搭載し設置したい角度での壁掛けを可能としました。



HDCP対応
HDCP(High-bandwidth Digital Content Protection)に対応しBlu-ray等のコンテンツ不正コピー防止する著作権保護技術が使用されたコンテンツ表示が可能です。

デジタル/アナログ入力両対応
HDMI、DVI-D、アナログRGB(VGA)、ビデオ入力のデジタルとアナログの両入力に対応。
用途に合わせて映像入力信号を選択いただけます。
また、アナログRGB(VGA)、ビデオ入力の際は、ケーブルの取り回しを考慮しACアダプターを接続するDC入力を1つのケーブルにまとめたSKS接続を採用。





ダウンスキャン表示機能で、デジタル(最大1920×1080p)、
アナログ(最大1920×1200(WUXGA))まで入力可能(スケーリング表示)

複数モニター接続時のミラーリング表示でも映像出力表示機器からは1つの解像度出力でモニター側でダウンスキャン表示が可能となります。
映像出力機器から分配器等を通してサイズの異なった液晶モニターへ同じ映像を表示する際に重宝します。
(HDCP対応)



※映像表示比率について
アスペクト比 16:9の映像は、4:3に引き伸ばされて表示されます。ご注意ください!

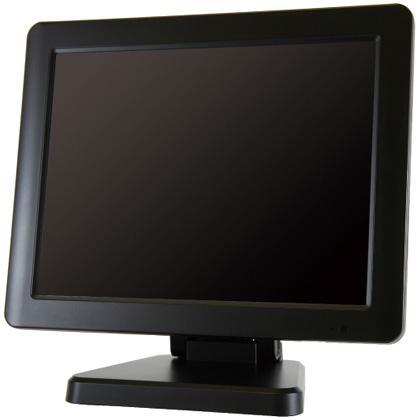

本体外観




同梱物


仕様

液晶

■液晶サイズ
 9.7型 スクウェア

■液晶パネル
 IPS方式カラーTFT液晶パネル(LEDバックライト)

タッチパネル

5線式抵抗膜型(PC制御はUSB接続)

液晶解像度

1024 x 768

輝度

350 cd/m2

コントラスト比

37.5006944444444

視野角(H/V)

170°/ 170°

入力

170°/ 170°
入力 HDMI(HDCP対応)/ DVI-D/ VGA/
ビデオ(RCA)x2/ 音声(3.5mmステレオミニ)
※VGA/ビデオ/音声は付属のSKSケーブルを利用

スピーカー

1W x 2(ステレオ)

VESA(PRMPMI)規格

75 x 75 mm(本体背面)

電源

AC100V 50/60Hz DC7-24V

消費電力

動作時最大10W以下 パワーセーブ時1W以下

温度

■動作温度
 0℃-50℃

■保存温度
 -20℃-60℃

サイズ

■本体寸法(WxHxD)
 238.3 mm×189.2mm×27 mm (スタンドを除く)

■重量
 本体:約570g(本体のみ)

タッチパネル用ソフトウェア対応OS

Windows XP/ Vista/ 7/ 8
※他のOSはサポート対象外です

適合認証

FCC/ CE/ PSE(ACアダプタ)/ RoHS

備考

※HDMI入力にて画角が収まらない場合、本体もしくはリモコンのMENUボタンを5秒程度押してください。
(モニターが一度青くなりますので、その時点でMENUボタンを離してください。)

入力対応解像度

■アナログ

表示モード水平周波数(kHz)垂直周波数(Hz)
720X40031.570
640X480(VGA)31.560
37.872
37.575
800X600(SVGA)35.156
37.860
43.970
4872
46.875
1024X768(XGA)48.360
56.470
57.772
6075
1280X720(HD 720)44.760
56.475
1280X768(WXGA)47.760
5670
60.175
1280X1024(SXGA)6460
74.670
8075
1600X1200(UXGA)7560
87.570
1920X1080(フルHD)67.260


■デジタル
表示モード周波数
480i60
576i50
720P50/60
1080i50/60
1080P50/60

映像表示比率について

アスペクト比 16:9の映像は、4:3に引き伸ばされて表示されます。ご注意ください!
