商品説明

下記のSDI入出力仕様に対応しています・3G-SDI (SMPTE 425M LevelA Direct image format mapping)
・HD-SDI (SMPTE 292M)
・SD-SDI (SMPTE 259M)

入力解像度自動検出、切り換え
SDIパススルー出力
基準同期信号 BB及び3値に対応
ディップスイッチまたはUSBによる機能設定
USBよりファームウェアアップデート
REF INの終端抵抗75Ω ON/OFF可能(4台までのカスケード接続が可能)
出力をSDI入力に同期させて高画質変換が可能
RoHS指令準拠

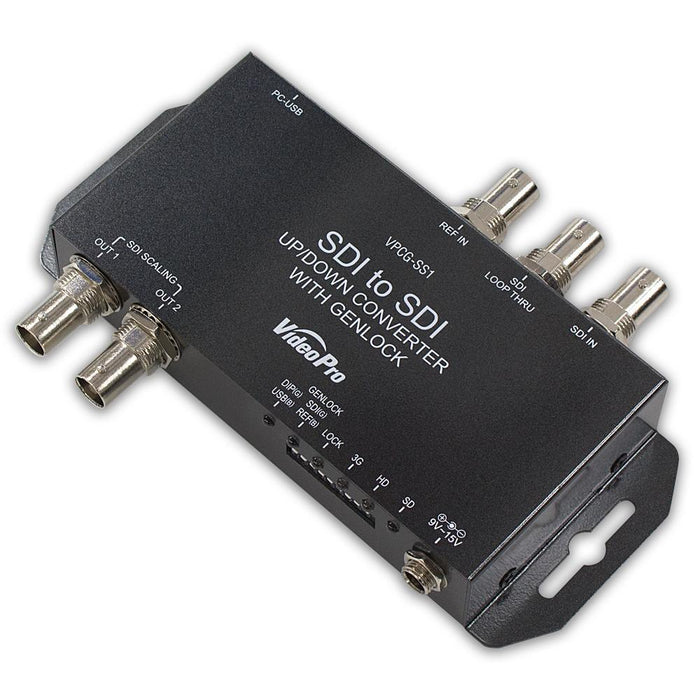

内部構造と接続例



■フロントパネル


1.SDI OUT(アップ・ダウンコンバート)
 変換されたSDI信号が出力されます。どちらのコネクターにも同じ信号が出力されます。

2.LED
 入力信号の状態を表示します。

3.ディップスイッチ
 機器の設定を行います。

4.電源ジャック
 付属のACアダプターを接続します。

■リアパネル


1.SDI IN
 変換するSDI信号を入力します。

2.SDI LOOP THRU
 SDI入力ポートに入力された信号が出力されます。

3.REF IN
 基準同期信号を入力します。

4.USB
 PCと接続してファームアップ・機器設定に使用します。

仕様

製品構成

取扱説明書 × 1
専用ACアダプタ × 1
VPCG-SS1本体 × 1

SDI入力・出力

3G-SDI(SMPTE 425M level A Direct image format mapping)
HD-SDI(SMPTE 292M)
SD-SDI(SMPTE 259M)

SDIスルー出力

アクティブスルー(イコライザ/リクロックは常に有効)

REF-IN入力

Black Burst (480i59)
576i50,
3値同期:720p59, 720p60, 720p50, 1080i59, 1080i60, 1080i50,
1080p30, 1080p25, 1080p24, 1080p59, 1080p60, 1080p50
(75Ω終端抵抗オン・オフ機能あり)
※3G-SDI:SMPTE 425M level A Direct image format mappingのみ対応。
※外部入力モードの場合に出力できる解像度はREF-INフォーマットに依存します。

オーディオ入力・出力

SDIエンベデッド・オーディオ(LPCM Max.8ch, 48kHz)

推奨SDIケーブル

RG6(5CFB相当)最大100m/RG59(3C2V相当)最大86m 75Ω
※1 RG6:CANARE L-5CFB , RG59:Belden 9275にて測定
※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります

入力端子

SDI IN(75Ω BNC) × 1
REF-IN(75Ω BNC) × 1

出力端子

SDI OUT(75Ω BNC) × 2
SDI LOOP THRU(アクティブスルー出力)(75Ω BNC) × 1

ディップスイッチ

9bit(Control/Genlock Mode/Aspect/VideoOut)

ケース

SECC

外形サイズ

153(W) × 63.6(D) × 26(H)mm ※突起物は含まず

質量

295g

電源

ACアダプター:AC100-240V/DC12V 450mA

最大消費電力

7.8W

動作温度範囲

0 - 50℃ ※結露なきこと

保存温度範囲

-20 - +60℃

SDI入力対応フォーマット

■SD-SDI
 720x480i59.94/i60, 720x576i50,
 720x480p59.94/p60, 720x576p50

■HD-SDI
 1280x720p59.94/p60/p50/p30/p29/p25/p24/p23
 1920x1080i59.94/i60/i50,
 1920x1080p23.98/p24/p25/p29.97/p30,

■3G-SDI
 1920x1080p59.94/p60/p50
 ※3G-SDI:SMPTE 425M level A Direct image format mappingのみ対応。
 ※外部同期モードの場合に出力できる解像度はREF-INフォーマットに依存します。
 ※720p30/p29/p25/p24/p23はスルー設定時に近いp60またはp50で出力されます。

SDI出力対応フォーマット

■SD-SDI
 720x480i59.94/i60, 720x576i50,
 720x480p59.94/p60, 720x576p50

■HD-SDI
 1280x720p59.94/p60/p50,
 1920x1080i59.94/i60/i50,
 1920x1080p23.98/p24/p25/p29.97/p30

■3G-SDI
 1920x1080p59.94/p60/p50
 ※3G-SDI:SMPTE 425M level A Direct image format mappingのみ対応。
 ※外部同期モードの場合に出力できる解像度はREF-INフォーマットに依存します。
