同梱品
本体
取扱説明書
CD-ROM（取扱説明書 /データ転送ソフトウェア）
AC アダプター ：1個
電源コード（2 m）：1本
取扱説明書
CD-ROM（取扱説明書 /データ転送ソフトウェア）
AC アダプター ：1個
電源コード（2 m）：1本

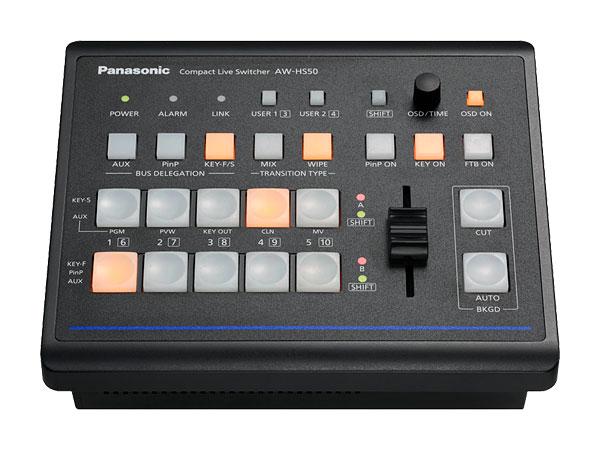

【生産完了】Panasonic AW-HS50 コンパクトライブスイッチャー
【生産完了】Panasonic AW-HS50 コンパクトライブスイッチャーの商品説明
【特長】
ハーフラックサイズの小型デジタルビデオスイッチャーです。
コンパクトなサイズながらSDI入力4系統、DVI-D入力1系統、SDI出力2系統、DVI-D出力1系統を装備。
8通りの画面分割から選択できるマルチビューディスプレイ機能とフレームシンクロナイザー方式を採用し、
簡便かつ高画質のスイッチングが可能。HDインテグレーテッドカメラAW-HE50SN、
リモートカメラコントローラーAW-RP50と組み合わせることで、省スペースかつローコストなビジネスユースのHD制作環境を実現します。
HD:1080/59.94i, 50i, 24PsF, 23.98PsF, 720/59.94p, 50p
SD:480/59.94i, 576/50i
5系統入力／ 3系統出力
●5系統入力：SDI入力4系統、DVI-D入力1系統を標準装備。
●3系統出力：SDI出力2系統、DVI-D出力1系統を標準装備。
D/SDマルチフォーマット
標準で1080/24PsFを含めたHD/SDマルチフォーマットに対応しています。
システム周波数も59.94Hz/50Hz/24Hzスイッチャブル。
デジタルシネマ制作や、ワールドワイドでの運用にも応えます。
フレームシンクロナイザー内蔵
入力全てにフレームシンクロナイザーを内蔵、非同期の映像信号を、ショックなく切り替えることが可能です。
アップコンバート、Dot by Dot、ビデオプロセス
2系統（SDI IN 3/SDI IN 4）にはSD/HDアップコンバート機能を内蔵しています。またSD素材を劣化なくHD映像にPinPできるDot by Dot機能と、輝度、ペデスタレベル、彩度、色相の調整を行えるビデオプロセス機能は入力4系統のすべてに内蔵しています。
最大10分割画面のマルチビュー出力
モニター1台にプログラム映像（PGM）、プレビュー映像（PVW）、入力映像、AUX映像などを同時に表示できるマルチビュー出力を1系統装備。画面は4分割、5分割a/b、6分割a/b、9分割、10分割a/bの8モードから選択可能です。
多彩なエフェクト機能
●トランジションタイプは13パターンのワイプとミックスを装備。
●キーヤー1系統を搭載。リニアキー、ルミナンスキー、クロマキーから選択可能です。
● PinP 1系統、AUXバス1系統を装備。PinPバス/AUXバスでの素材切り替えをミックストランジションで行うことができるバストランジション機能を搭載しています。
フレームメモリー2画面
フレームメモリー（8 bit静止画）を2系統備え、バス素材として利用できます。PCからLAN経由で静止画素材を転送することも可能です。
シンプルでフレキシブルな操作ボタン
マルチビューディスプレイ表示パターンAバス／Bバス各列に5個（SHIFT拡張機能で最大10個）のクロスポイントボタン、
CUTボタン、PinP、KEY、FTBの各ボタンを備えダイレクトに操作できるシンプルなパネルレイアウト。
スライドレバーを備え、トランジション、PinP、KEYのフェードIN/OUTが可能です。
またユーザーボタンを2個（SHIFT拡張機能で最大4個）備え、各種機能を割り当ててワンタッチで実行できます。
オーディオレベルメーター表示
オーディオレベルメーター表示例SDI入力信号に重畳されたエンベデッドオーディオ（グループ１ /1ch、2ch）のレベル表示が可能です。
OSD（オンスクリーンディスプレイ）
設定メニューをモニター画面に出力・表示でき、操作性を高めています。（SDI OUT 2またはDVI OUT出力のみ）
リモートカメラコントローラーとの連携
リモートカメラコントローラー（別売/AW-RP50）とネットワーク経由でIP接続※することにより、
HDインテグレーテッドカメラ（ 別売/AW-HE50SN、AW-HE120W）の操作を含めた連携が可能になります。
本機AW-HS50とAW-RP50は共通したデザインのハーフラックサイズで、2台並べてラックマウントサイズに設置できます。
■ AW-RP50とAW-HS50の連携機能
●HDインテグレーテッドカメラAW-HE50SN、AW-HE120Wの設定情報 （アイリス、ゲインなど）を、スイッチャーのAUX出力やマルチビュー出力の分割画面に表示できます。
●スイッチャーのON AIRタリー情報をカメラコントローラーに送信可能。
●カメラコントローラー側でスイッチャーのバス（AUX、PVW、PinP、KEY-F）素材を選択。カメラ選択に連動したバス素材切換も可能です。
●カメラコントローラー側の操作でスイッチャー出力のマルチビュー画面 をカメラ映像（AUXバスのみ）のフル画面に切換えることができます。 カメラのフォーカスアシストに対応した機能です。
●カメラコントローラー側のPAN/TILTレバーとZOOMボタンで、スイッチャーのパラメーターを変更できます。
※AW-RP50とのIP接続は本機1台まで可能です。また公衆回線を利用した接続はできません。
【仕様】
■総合
電源電圧：DC 12 V ± 10 %（AC アダプター添付）
消費電流：2.0 A（DC 12 V）
動作温度：0 ～ 40 ℃
湿度：10 ～ 90 %（結露なきこと）
外形寸法（幅×高さ×奥行）：210 mm × 67 mm × 177 mm（突起部含まず）
質量：約 1.4 kg
■映像系端子
【入力】
映像 5 系統
SDI 4 系統：BNC×4 IN 1～ IN 4
DVI-D 1 系統：DVI IN
【出力】
映像 3 系統 4 出力
SDI 2 系統：BNC × 3 OUT1,OUT2
（SDI OUT 1 のみ 2 分配出力）
DVI-D 1 系統：DVI OUT
【信号フォーマット】
SD 480/59.94i、576/50i
HD 1080/59.94i、1080/50i、720/59.94p、720/50p、1080/24PsF、1080/23.98PsF
【信号処理】
Y：Cb：Cr 4：2：2 10 bit（ただしフレームメモリーは 8 bit）
RGB 4：4：4 8 bit
【ME 数】
1ME
【SDI 入力】
HD：シリアルデジタルコンポーネント（SMPTE292M）
SD：シリアルデジタルコンポーネント（SMPTE259M）
4 系統：SDI IN 1 ～ SDI IN 4
【HD】
SMPTE292M（BTA S-004B）準拠
・0.8 V [p-p] ± 10 %（75 Ω）
・入力リターンロス 15 dB 以上 （5 MHz ～ 1.5 GHz）
・自動イコライザー 100 m（5C-FB ケーブル使用時
【SD】
SMPTE259M 準拠
・0.8 V [p-p] ± 10 %（75 Ω）
・入力リターンロス 15 dB 以上（5 MHz ～ 270 MHz）
・自動イコライザー 200 m（5C-2V ケーブル使用時）
【DVI-D 入力】
デジタル RGB（垂直周波数：60 Hz）：
XGA（1024 × 768）、WXGA（1280 × 768）、
SXGA（1280 × 1024）、WSXGA+（1680 × 1050）、
UXGA（1600 × 1200）、WUXGA（1920 × 1200）
デジタル RGB：1080/50p、1080/59.94p
・アナログ入力はサポートしていません。
■映像系端子
【SDI 出力】
HD：SMPTE292M（BTA S-004B）準拠
・出力リターンロス 15 dB 以上 （5 MHz ～ 1.5 GHz）
・出力レベル 0.8 V [p-p] ± 10 % （75 Ω）
・立ち上がり時間 270 ps 未満
・立ち下がり時間 270 ps 未満
・立ち上がり時間と立ち下がり時間の差 100 ps 以下
・アライメントジッター 0.2 UI（130 ps）以下
・タイミングジッター 1.0 UI 以下
・アイ開口率 90 % 以上
・DC オフセット 0 ± 0.5 V
SD：SMPTE259M 準拠
・出力リターンロス 15 dB 以上（5 MHz ～ 270 MHz）
・出力レベル 0.8 V [p-p] ± 10 % （75 Ω）
・立ち上がり時間 1.5 ns 以下
・立ち下がり時間 1.5 ns 以下
・立ち上がり時間と立ち下がり時間の差 0.5 ns 以下
・ジッター 0.2 UI 以下
【DVI-D 出力DVI-D 出力】
・デジタル RGB（垂直周波数：60 Hz）：
XGA（1024 × 768）、WXGA（1280 × 768）、
SXGA（1280 × 1024）、WSXGA+（1680 × 1050）、
UXGA（1600 × 1200）、WUXGA（1920 × 1200）
・デジタル RGB：1080/50p、1080/59.94p
ハイレゾリューションマルチビューモード対応：
システムモードが SD のときでも高解像度で出力します。
ハイレゾリューションマルチビューモードを有効にしたときは、
DVI OUT 端子に MV がアサインされ、SDI OUT 1 端子と SDI OUT 2 端子に
MV をアサインすることができません。
同期系端子 ・アナログ出力はサポートしていません。
■同期系端子
映像遅延時間1 フレーム（F）
・PinP、マルチビューディスプレイ、DVI-D 入力、DVI-D 出力を経由した映像信号は、それぞれ最大 1 フレームの遅延が加わります。
■制御系端子
【LAN】
RJ-45 ×１ 10BASE-T/100BASE-TX（IP 制御用）
接続ケーブル：LAN ケーブル（カテゴリー5 以上）、最大 100 ｍ、STP（ShieldedTwisted Pair）ケーブルを推奨
・ハブ（スイッチングハブ）に接続する場合は、ストレートケーブルを使用してください。
ハブを介さずに他の機器を 1 対 1 で接続するときは、クロスケーブルを使用してください。
【TALLY/GPI】
D-sub 15 ピン
