【主な特長】
■ 高解像度・高輝度・広視野角・高コントラスト液晶パネル
■ 3Dコムフィルター採用
■ ダウンスキャン表示機能搭載
■ 2画面表示、PinP表示、日本語メニュー対応
■ 取り外し可能なスタンドで壁掛け設置にも対応
■ HDMI/コンポジット(BNC)等、多彩な入力に対応
Introduction
SN15TSは15型（1024×768）高解像度アンチグレア液晶パネルを採用し、HDMI/ビデオ(BNC)/VGA/音声入力端子とビデオ(BNC)出力端子を搭載したスクウェア型液晶モニターです。
広視野角、高コントラストで応答速度も速く、動きの速い映像でも残像を気にする事無く、くっきりとした表現で映像のチェックに効果的です。
また、従来のビデオBNC入出力やVGA入力に加え、HDMI入力端子も装備。
様々な映像入力に対応し、複数の異なる映像信号を表示したい場合でも、切り替えボタン一つで簡単に映像を切り替える事ができます。
また、２画面同時表示やPinP（ピクチャー・イン・ピクチャー）などの機能もご活用いただけます。
モニタ背面の標準スタンドの取り付けネジ穴はVESA100x100mmに対応、スタンドを取り外すことでマウントアームを利用して壁面への設置が可能です。
監視カメラの映像確認、組込機器、各種情報端末、サーバー等への設置や店頭販促用などに最適なモニターです。
個人で・・・DVD再生、PC表示用、大型ディスプレイ
業務用で・・・監視カメラ映像確認用、産業用組込機器、工場・生産ライン、店頭販促用、ショールーム、各種情報端末等
特長
高解像度・広視野角・高コントラスト液晶解像度1024×768、視野角上下105°左右140°、コントラスト比700:1の高品質液晶パネルを採用。
3Dコムフィルター採用従来のモニターにありがちな、斜めの線表示の際に発生するギザギザした感じを低減し高画質な映像を表示します。
ダウンスキャン表示機能で、デジタル（最大1920×1080p）、
アナログ（最大1920×1080(WUXGA)）まで入力可能複数モニター接続時のミラーリング表示でも映像出力表示機器からは１つの解像度出力でモニター側でダウンスキャン表示が可能となります。
映像出力機器から分配器等を通してサイズの異なった液晶モニターへ同じ映像を表示する際に重宝します。
※HDMI入力・ビデオ入力時の映像表示比率について
アスペクト比 16：9の映像は、4：3に引き伸ばされて表示されます。ご注意ください！
2画面表示、PinP表示、日本語メニュー対応パソコン画面とカメラ映像など接続された2系統の映像を同時に表示する2画面表示やオーバーレイ表示するPinP（ピクチャー・イン・ピクチャー）機能を搭載。
また、OSDメニューは日本語表示に対応しています。

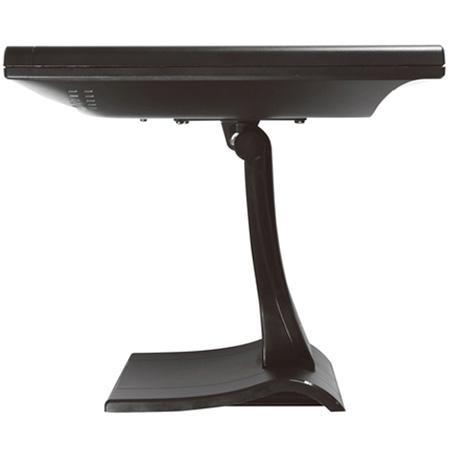

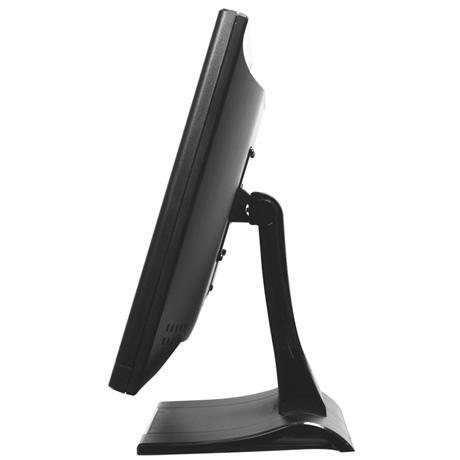

取り外し可能なスタンドで壁掛け設置対応角度調整(上90°下5°)可能な自立スタンドはモニタ背面でネジ止めされており簡単に取外しが可能。

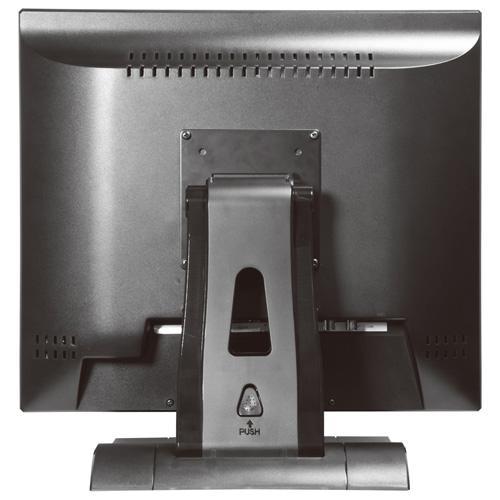

スタンドを取り外した背面は、壁面取付用穴(VESAマウントインタフェース規格 100×100mm）に対応しており、市販の壁掛け金具を使用して様々な場所で壁掛け設置が可能です。
多彩な入力に対応小型ながら、HDMI/ ビデオ(BNC)/ VGA入力端子を搭載。
ボタン１つで映像の入力切替が行えます。
また、ビデオ(BNC)はパススルー出力端子も備えており、BNCケーブル接続にて離れた場所の外部モニターに同じ画面を表示する事が可能です。
本体外観
対応信号表
■VGA接続時対応信号一覧
| 表示モード |
垂直周波数(Hz) |
水平周波数(KHz) |
| 720*400 |
70 |
31.469 |
| 640*480【VGA】 |
60 |
31.5 |
| 72 |
37.9 |
| 75 |
37.5 |
| 800*600【SVGA】 |
56 |
35.2 |
| 60 |
37.9 |
| 72 |
48.1 |
| 75 |
46.9 |
| 1024*768【XGA】 |
60 |
48.4 |
| 70 |
56.5 |
| 75 |
60 |
| 1152*864 |
75 |
67.5 |
| 1280*960 |
60 |
60.0 |
| 1280*1024【SXGA】 |
60 |
64.0 |
| 75 |
80.0 |
| 1920*1080【フルHD】 |
60 |
67.5 |
■HDMI接続時対応信号一覧
| 表示モード |
垂直周波数(Hz) |
水平周波数(KHz) |
| 480i |
59.94 |
15.734 |
| 576i |
50 |
15.625 |
| 1080i |
50 |
28.125 |
| 60 |
33.750 |
| 480p |
59.94 |
31.469 |
| 576p |
50 |
31.250 |
| 720p |
50 |
37.500 |
| 60 |
45.000 |
| 1080p |
50 |
56.250 |
| 60 |
67.500 |
