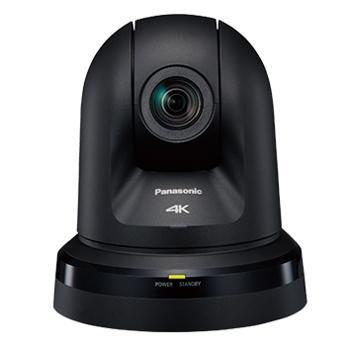

【生産完了】Panasonic AW-UE70K 4Kインテグレーテッドカメラ(ブラック)

【生産完了】Panasonic AW-UE70K 4Kインテグレーテッドカメラ(ブラック)

売切
在庫:0
管理番号:N_1099955 GTIN:4549077469854

撮像範囲を自動で計算!画角計算ツールはこちら
panasonic_remotecamera_tool_202204.xlsx[Excel / 277KB]

【生産完了】Panasonic AW-UE70K 4Kインテグレーテッドカメラ(ブラック)の商品説明

【主な特長】
4K画質で映像に奥行きが増す、IP映像出力がコンテンツを柔軟に届ける
HDMI、USB、さらにはIP伝送によって4K映像を出力できるコンパクトサイズの回転台一体型4Kカメラ。映画撮影用、放送局用の4Kカメラで培った技術力を投入し、様々なシーンで活用できる4Kインテグレーテッドカメラとして仕上げました。議場の撮影、冠婚葬祭場のコンテンツ制作、講義の収録など、一層高画質なコンテンツが求められるその現場で、4K撮影を実現します。

4K撮影での高画質ズームを実現する4ドライブレンズシステムを搭載
3つのズームレンズと1つのフォーカスレンズが同時に独立して駆動する、4ドライブレンズシステムを搭載しました。4つのレンズ群が別々に駆動するため、それぞれのレンズの大きさと駆動域を効率的に抑えることができ、高画質・高倍率ズーム機構とボディの小型化を実現。コンパクトながら、光学20倍ズームと高性能な超解像22倍ズーム(4Kモード)の搭載を実現しています。

4種類の出力端子を搭載。HDMI、USB、LANで4K映像を出力可能
本体背面にHDMI/SDI/USB/LANの4種の出力端子を搭載。HDMIのみならず、LANやUSBでも4K映像を出力することができます。そのため、目的や環境にあわせた柔軟なシステムの構築を実現します。

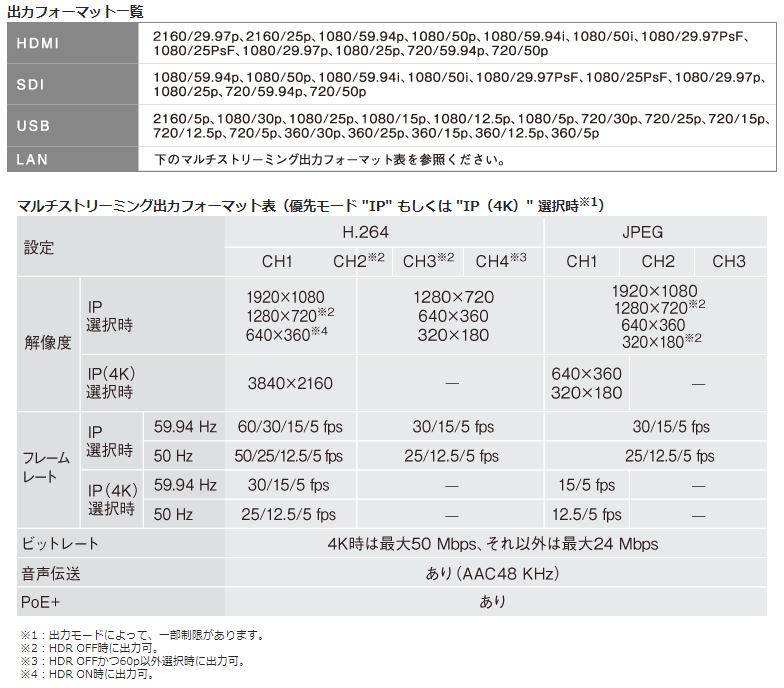

フォーマット

仕様

総合

■電源
 DC 12 V(付属 AC アダプター)
 DC 42 V - 57 V(PoE+ 電源)
 1.3 A(付属 AC アダプター)
 0.5 A(PoE+ 電源)

■動作周囲温度/許容湿度
 0 ℃- 40 ℃ / 20 % - 90 %
 (結露なきこと)

■保存温度
 - 20 ℃- 50 ℃

■質量
 約 1.5 kg

■外形寸法
 幅 160 mm ×高さ 186 mm ×奥行
 179 mm(突起部、天井直付金具を除く)

■対応コントローラー※ 1
 AW-RP50、AW-RP120G、
 AK-HRP200G

カメラ部

■撮像素子
 1/2.3 型 MOS

■レンズ
 光学 20 倍ズーム F1.8 - F3.6
 (f=4.08 mm - 81.6 mm 35 mm換算:
 29.5 mm - 612.0 mm)

■フォーカス
 オート / マニュアル切替

■フォーカス距離
 ズーム全域:1.5 m Wide 端:10 cm

■色分解光学系
 オンチップカラーフィルター方式

■最低照度
 59.94 Hz
 0.7 lx( 50 IRE、F1.8、48 dB、蓄積なし 1/60)
 0.35 lx( 50 IRE、F1.8、48 dB、蓄積あり 1/30
 (フレームミックス 6dB))
 50 Hz
 0.7 lx( 50 IRE、F1.8、48 dB、蓄積なし 1/50)
 0.35 lx( 50 IRE、F1.8、48 dB、蓄積あり 1/25
 (フレームミックス 6dB))

■水平解像度
 4K 1300 TV 本 Typ(中心部)
 HD 1000 TV 本 Typ(中心部)

■ゲイン切替※ 2
 Auto、0 dB - 48 dB(3 dB 単位)

■フレームミックス※ 3
 Auto、Off、6 dB、12 dB、18 dB、24 dB

■ND フィルター Auto ※ 4
 Through、1/4、1/16、1/64

■電子シャッター
 Full Auto
 1/60 - 1/2000(Auto Slow Shutter:Off)[59.94 Hz]
 1/30 - 1/2000(Auto Slow Shutter:On)[59.94 Hz]
 1/50 - 1/2000(Auto Slow Shutter:Off)[50 Hz]
 1/25 - 1/2000(Auto Slow Shutter:On)[50 Hz]

 Auto 1/60 - 1/2000[59.94 Hz]
 1/50 - 1/2000[50 Hz]

 Manual
 1/100、1/250、1/500、1/1000、
 1/2000、1/4000、1/10000[59.94 Hz]
 1/120、1/250、1/500、1/1000、
 1/2000、1/4000、1/10000[50 Hz]

■シンクロスキャン
 59.94 Hz 59.94 Hz - 660.09 Hz(255 ステップ)
 50 Hz 50.00 Hz - 570.12 Hz(255 ステップ)

■ガンマ
 Off、Normal(Low、Mid、High)、Cinema

■ホワイトバランス
 ATW、AWB A、AWB B、3200 K、
 5600 K、VAR(2400 K - 9900 K)

■クロマ量可変
 ± 3 ステップ

■シーンファイル
 Full Auto、Manual1、Manual2、Manual3

同期方式

内部同期 / 外部同期(BBS、3 値同期)

画揺れ補正

光学式(FHD、4K)/4 軸ハイブリッド画揺れ補正(FHD)

入力

■電源入力端子
 DC 12 V IN PoE+
 (IEEE802.3at 準拠)

■マイク/ライン入力
 φ 3.5 mm ステレオミニジャック
 入力インピーダンス:約2 kΩ(不平衡)
 ・マイク入力時
 使用可能マイク:ステレオマイク
 (プラグインパワー方式対応。
 メニューにて On/Off)
 供給電圧:2.5 V ± 0.5 V
 マイク入力レベル:-60 dBV ± 3dBV
 (0 dB=1 V/Pa、1 kHz)
 ・ライン入力時
 入力レベル:-10 dBV ± 3dBV
 (0 dB=1 V/Pa、1 kHz)

■G/L IN BBS(Black Burst Sync)
 信号と 3 値同期信号に対応(BNC × 1)

出力

■映像出力
HDMI
HDMI コネクター
・ HDCP には対応していません。
・ ビエラリンクには対応していません。

3G/HD-SDI OUT
SMPTE424M/SMPTE292M/75 Ω
(BNC × 1)

入出力

■入出力端子
 LAN
 IP 制御用 LAN 端子(RJ-45)
 ストレート/クロスケーブル自動認識機能付

 RS-232C
 Mini DIN 8 ピン(IN)
 Mini DIN 8 ピン(OUT)

 RS-422
 CONTROL IN RS422A(RJ-45)

 USB
 Mini-B 端子

 SD カード
 micro SD カードスロット

USB接続

■映像出力
 USB ビデオクラス Ver1.0

■映像圧縮方式
 MotionJPG

■解像度
 3840 × 2160、1920 × 1080、
 1280 × 720、640 × 360

■フレームレート
 最大 30 fps(59.94 Hz モード時)
 最大 25 fps(50 Hz モード時)

■音声出力
 USB オーディオクラス Ver1.0

■音声圧縮方式
 リニア PCM、48 kHz、16 bit、2 ch

■転送モード(JPEG)
 3840 × 2160
 59.94 Hz:5fps、50 Hz:5fps
 1920 × 1080/1280 × 720/640 × 360
 59.94Hz:30fps/15fps/5fps、
 50 Hz:25fps/12.5fps/5fps

■対応機種
 USB2.0 対応ポートを標準搭載する機器

付属品

設置用取付金具×1
落下防止ワイヤー(本体に装着済み)×1
金具取付ねじ(バインド頭)M4 × 10 mm:×4
本体取付ねじ(平ワッシャー / スプリングワッシャー付)M3 × 6 mm:×1
ACコード(1.8 m):1 本
AC アダプター×1 個
CD-ROM

※ 1:コントローラーは、本機に対応するためのバージョンアップが必要な場合があります。
※ 2:Auto 時は、AGC Max Gain の設定で 6 dB - 48 dB(6dB Step)が選択可能。
※ 3:Auto 時は、Auto F.Mix Max Gain の設定で 0 dB、6 dB、12 dB、18 dB が選択可能。
※ 4:「Auto」は、「Scene」の設定が「Full Auto」のときに選択可能。
