3G/HD/SD-SDI(ビデオモニタ・波形モニタ装備)16ch オーディオ・ビデオ・ラウドネス モニタ
【主な特長】
SP-VM1 は3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオ信号に対応したSDI 波形モニタ装備の16チャンネルオーディオ・ビデオモニタです。
フロントパネルに装備した2.4 型LCD に、3G-SDIビデオ,HD-SDI ビデオ,SD-SDI ビデオ,ビデオ波形モニタ（Y,Pb,Prパレード）,ベクトルスコープ,
オーディオスペクトラムアナライザ,オーディオX-Y スコープ, 位相計、オクターブバンド表示,針式メータ表示,バーグラフ表示,トゥルーピーク,ラウドネスモニタ等が表示されます。
モニタスピーカ出力及びライン出力の切換はルーティングスイッチャにより、それぞれ独立して行うことができます。
シャーシ内部に8cmウーハーを装備した2ウェイ・4スピーカによる音声モニタは1RU サイズからは想像できない迫力ある音を再生します。
パネルに機能的に配置された各種操作スイッチは取扱説明書を見ることなく直感的に操作することができます。
特長
■3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオの各入力信号に対応
■AES/EBU入力は、３種類の入力系統があり、最大16ch入力に対応します。
1)4系統8chの入力専用アンバランス入力
2)4系統8chの入出力兼用アンバランス入出力（メニューにより切換）
3)4系統8chのアナログオーディオ入力と兼用したバランス入力（メニューにより切換）
■XLR入力端子は、アナログ入力とAES/EBUバランス入力を兼用し、終端抵抗をメニューにより切り替えることができます。（600Ω／110Ω／HiZ)
■フロントパネルに装備した2.4 型LCD に全情報を表示（LCD1,2には、任意の画面を設定可能）
3G/HD/SD-SDI ビデオモニタ,Y,Pb,Prパレード表示, ベクトル, オーディオスペクトラムアナライザ,オーディオX-Y スコープ, 位相計、
オクターブバンド表示、針式メータ表示(1/2ch表示）,バーグラフ表示(16/8/4ch表示）, トゥルーピーク, ラウドネスレベル
■AES/EBU出力8ch、アナログオーディオ出力8chには、選択されたソースを出力。
SDI選択時：デマルチ信号(1～8／9～16ch)
AES/EBU選択時：AES/EBU(1～8ch)、アナログ出力には（1～8／9～16ch)
アナログ選択時：アナログ入力4ch
■5.1chダウンミックス信号のモニタリングが可能
■ルーティングスイッチャの採用により、モニタスピーカ出力チャンネルとライン出力チャンネルを独立して設定可能
■波形モニタ及びベクトルスコープは計測器と同等の精度
■オーディオレベルメータは-60dB ～ +20dB 26 セグメントで高精度表示
■2 ウェイ、4 スピーカ・4 アンプによるHi-Fi サウンドモニタシステム
■低音再生はメーカー独自の方式により1RU サイズを超えた迫力（特許第5203403号）
■ナレーションや音楽を快適にモニタする為にバストリムを装備
■16 チャンネルすべてにデジタルオーディオ信号の有無表示機能を装備
■LCD のブライトネス調整機能を装備
■分かりやすい操作スイッチ配置
■Ｌ/Ｒ 2ch のアナログライン出力を装備（ルーティングスイッチャにより全入力を選択可能）
■ヘッドホン出力装備
■アナログオーディオ入力、アナログライン出力コネクタはXLR を採用
■最新設計により低消費電力、低発熱、長寿命
■高品質、長寿命設計、3年間の無償保証期間付です。
■リモートコントロール機能（リモートコントロールユニットはオプション）
■機械式VUメータと全く同じ動きをするLCD針式VUメータ表示
実際の針式VU メータの動きを細かく解析しプログラムしました。実際の機械式メータと寸分違わぬ動きをするだけでなく、
表示レンジの切換（-40 ～ +10dB と-60 ～ +20dB）やピークホールドマーカー表示もできます。
（ピークホールドモード：∞ / 1.5 秒 / OFF）
※バーグラフ及び針式VUの動作は、「SP-PM1／SP-PM1 twin」と同じです。以下のサンプル動画で動きを確認してください。
VUメータ サンプル動画（ナレーション付）
VUメータ サンプル動画（音楽再生）
ブロック図

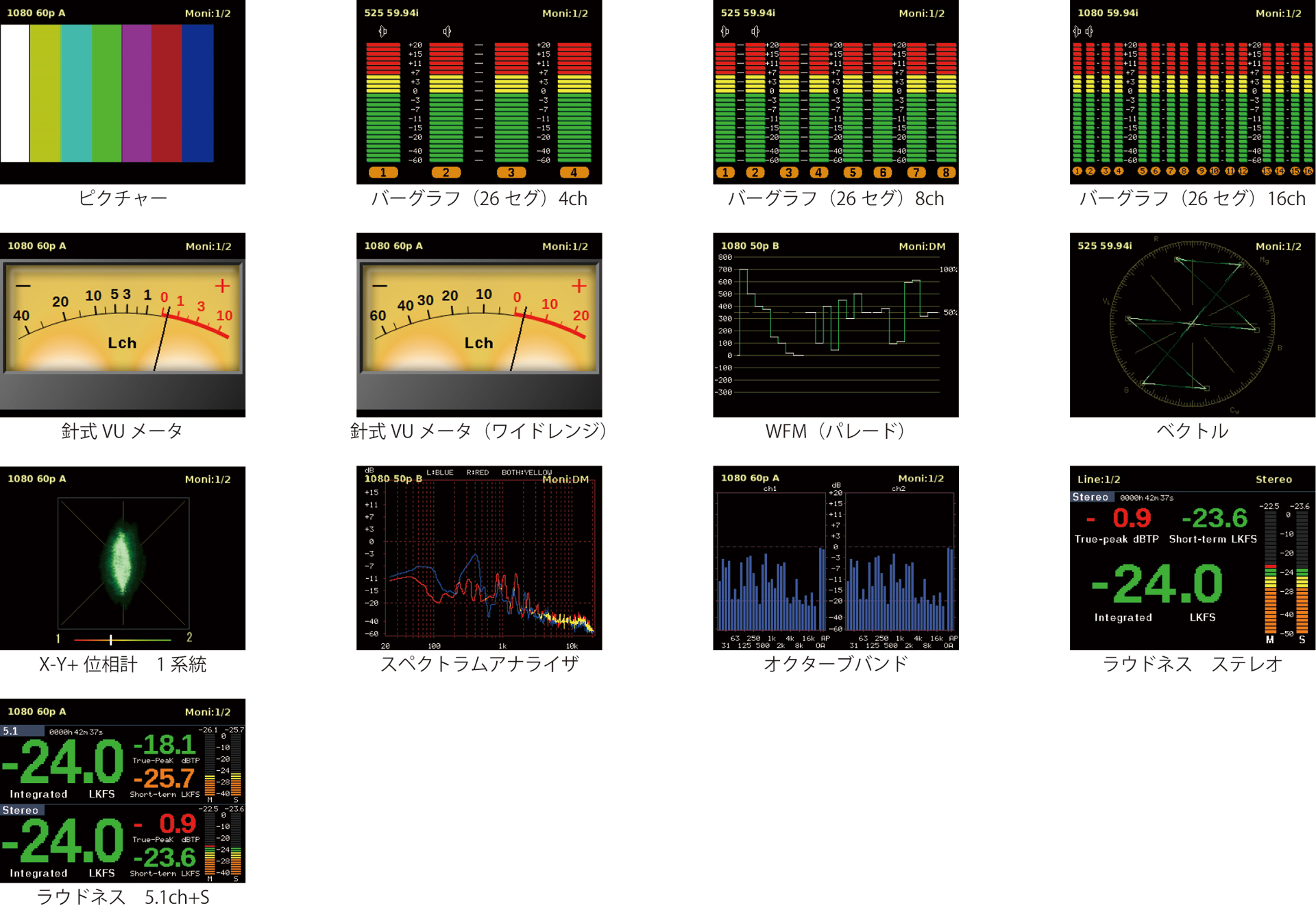

ＬＣＤ画面表示イメージ
