SP-PM1 twinは、3G-SDI（レベルA/B）、HD-SDI、SD-SDI、AES/EBU、アナログオーディオ信号に対応した16チャンネルダブルウーハー付高音質オーディオモニタ
製品概要
SP-PM1 twinは、3G-SDI（レベルA/B）、HD-SDI、SD-SDI、AES/EBU、アナログオーディオ信号に対応した16チャンネルダブルウーハー付高音質オーディオモニタです。
フロントパネルに装備した2.4型LCDに、VUメータ、ピークメータ、ピークホールド、針式VUメータが表示されます。
その他、5.1チャネルダウンミックス機能、エンベデッド音声の有無検知や、入力・出力端子の充実など、多くの機能を搭載しました。
パネルに機能的に配置された各種設定スイッチは、ダイレクト操作を重視し、直感的に操作することができます。
【主な特長】
■3G-SDI（レベルA/B）、HD-SDI、SD-SDI、AES/EBU、アナログオーディオの各入力信号に対応
■充実のデマルチプレクス機能装備
3G-SDI、HD-SDI、SD-SDIの各入力信号をデマルチプレクスしてAES/EBUとアナログオーディオ信号で出力します。
■D/A機能、A/D機能を装備
AES/EBU入力信号 全チャンネルをアナログ音声信号に変換（D/A）する機能を装備、
またアナログ音声をAES/EBUに変換（A/D）する機能を装備しています。
■5.1ch ダウンミックス機能
ARIB TR-B30に準拠した5.1ch ダウンミックス機能を装備しています。
7/8ch位置もしくは15/16ch位置に表示します。
■フロントパネルに装備した2.4型LCD 2面に全情報を表示
VUメータ、ピークメータ（8/16チャンネル）、針式VUメータ（2チャンネル）を表示（メニュー内で切替）
レベルメータは、-60dB～+20dBの広範囲を26セグメント表示
信号フォーマット、入力ソース選択状態、モニタチャンネル等の各種設定状態を常時表示
■ピークホールド切替機能装備（メニュー内で切替）
■16チャンネルすべてにエンベデッド音声、AES/EBU入力信号の有無表示機能を装備
■無音検知アラーム出力
■ヘッドホン出力装備
■2チャンネルアナログオーディオライン出力を装備
■アナログオーディオ入力、出力コネクタはXLRを採用
■2ウェイ、6スピーカ・4アンプによるHi - Fiサウンドモニタシステム
■独創的なスピーカ取付方法（特許第5203403号）により、低音から高音までをストレスなく再生する伝統の高音質プレミアムモデル
■分かり易い照光スイッチ配置
■直感的に操作できる機能別操作スイッチを採用
■高品質、長寿命設計、3年間の無償保証期間付です。
■機械式VUメータと全く同じ動きをするLCD針式VUメータ表示
実際の針式VU メータの動きを細かく解析しプログラムしました。実際の機械式メータと寸分違わぬ動きをするだけでなく、
表示レンジの切換（-40 ～ +10dB と-60 ～ +20dB）やピークホールドマーカー表示もできます。
（ピークホールドモード：∞ / 1.5 秒 / OFF）

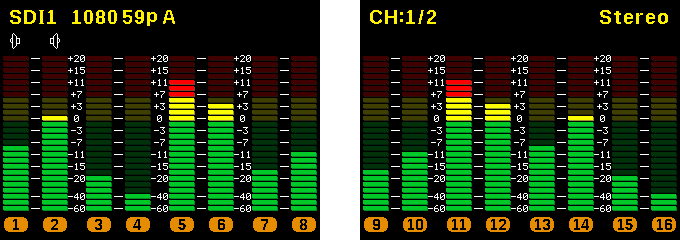

バーグラフ（16ch）表示例
針式VUメータ表示例
VUメータ サンプル動画（ナレーション付）
VUメータ サンプル動画（音楽再生）

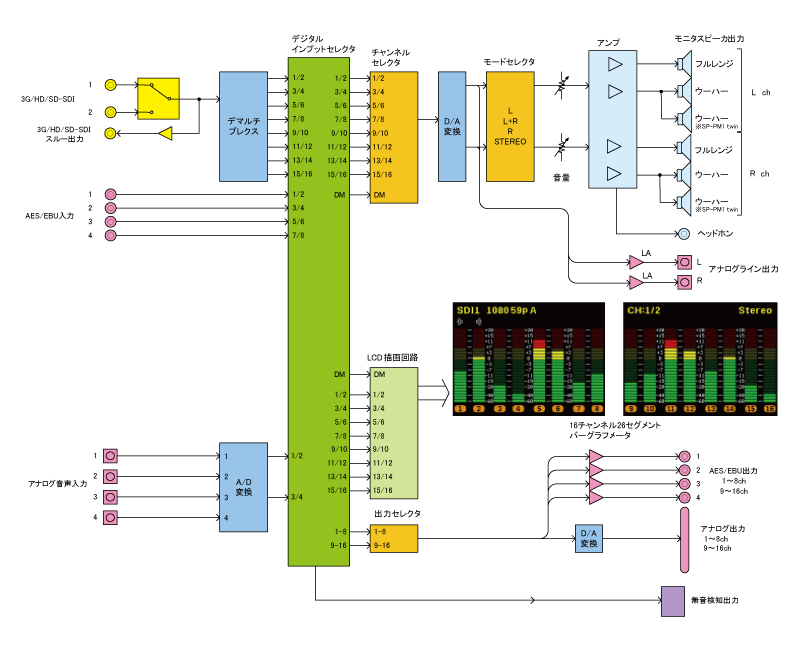

ブロック図
