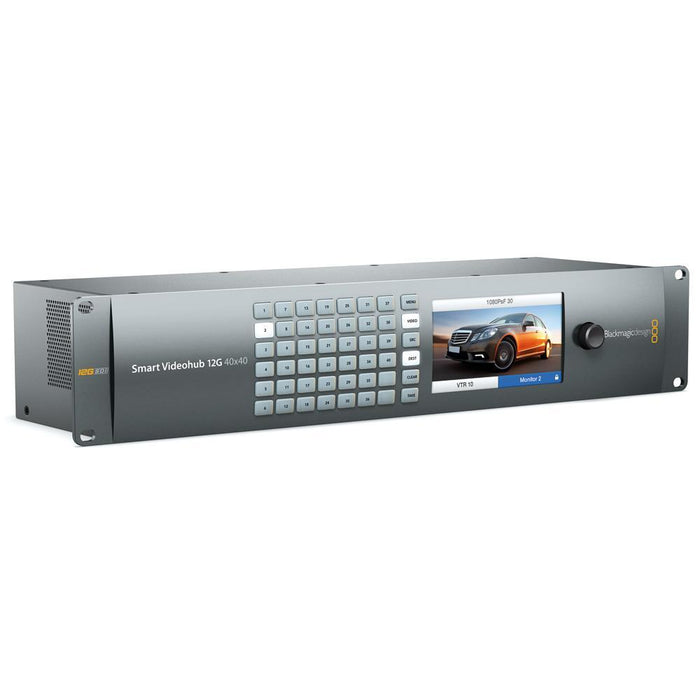

【生産完了】BlackmagicDesign VHUBSMARTE12G4040 Smart Videohub 12G 40x40

【生産完了】BlackmagicDesign VHUBSMARTE12G4040 Smart Videohub 12G 40x40

売切
在庫:0
管理番号:N_1095466 GTIN:9338716003420

【ご注意】
本製品には電源ケーブルが付属していません。
お持ちのものをお使いいただくか、ELECOM KT-218などを別途お買い求めください。

【生産完了】BlackmagicDesign VHUBSMARTE12G4040 Smart Videohub 12G 40x40の商品説明

最先端の12G-SDIビデオルーター。あらゆるSD、HD、Ultra HD SDIフォーマットをサポートしており、1台のルーターで同時対応できます。Smart Videohub 12G 40x40は、40系統の入力および40系統の出力を搭載し、ビデオリファレンス、リダンダント電源に対応しています。エレガントなアルミ削り出しのフロントパネルには、モニタリングおよびルーティングラベル表示用のフルHD大型LCDモニターが搭載されています。ボタンを直接選択したり、スピンノブコントローラーを使ってルーティングを実行できます。12G-SDIテクノロジーは、2160p60までのあらゆるSDIビデオフォーマットに対応しています。

仕様

3G-SDI Level A/Bへの対応

Level A/Level B 両方に対応

接続

■SDIビデオ入力
 10-bit 40系統(SD-SDI、HD-SDI、12G-SDI切替可能)

■SDIビデオ出力
 10-bit 40系統(SD-SDI、HD-SDI、12G-SDI切替可能)

■リファレンス入力
 SD、HD、4Kでブラックバースト、3値シンク

■リファレンス出力
 リファレンス終端ループ出力

■対応マルチレート
 SD、HD、12G-SDIの自動検出。4K、HD、SDビデオの同時ルーティングに対応

■アップデート
 USBあるいはイーサネット

■ルーターコントロール
 40個のボタンでVideohubをローカルコントロール。
 6個のボタンおよびスクロールホイールでLCDディスプレイ、RJ45イーサネットをコントロール。
 RS-422

■ルーターコンフィギュレーション
 フロントパネルLCDまたはRJ45イーサネットを使用

■RS-422ルーターコントロール
 ルーターのクロスポイントスイッチング・コントロールに入力1系統

■リクロッキング
 すべてのSDI出力でSD、HD、12G-SDIを自動切換

フォーマット

■対応SDフォーマット
 625/25 PAL、525/29.97 NTSCおよび525/23.98 NTSC

■対応HDフォーマット
 1280 x 720p50、1280 x 720p59.94、1280 x 720p60、1920 x 1080i50、
 1920 x 1080i59.94、1920 x 1080i60、1920 x 1080PsF23.98、
 1920 x 1080PsF24、1920 x 1080PsF25、1920 x 1080PsF29.97、
 1920 x 1080PsF30、 1920 x 1080p23.98、1920 x 1080p24、
 1920 x 1080p25、1920 x 1080p29.97、1920 x 1080p30、
 1920 x 1080p50、1920 x 1080p59.94、1920 x 1080p60

■対応2Kフォーマット
 2048 x 1080p23.98、2048 x 1080p24、2048 x 1080p25、
 2048 x 1080PsF23.98、2048 x 1080PsF24、2048 x 1080PsF25

■対応4Kフォーマット
 3840 x 2160p23.98、3840 x 2160p24、3840 x 2160p25、
 3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50、
 3840 x 2160p60、4096 x 2160p23.98、4096 x 2160p24、
 4096 x 2160p25、4096 x 2160p29.97、4096 x 2160p30、
 4096 x 2160p50、4096 x 2160p60

■SDI規格
 SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 310M、SMPTE 425M Level B、
 SMPTE 425M Level A、 ITU-R BT.656、ITU-R BT.601

■SDIビデオレート
 SDIビデオ接続はSD、HD、4Kを切替可能。
 SDIは270 Mb/s SD-SDI、1.5 Gb/s HD-SDI、3G-SDI、6G-SDI、12G-SDI間で切替

■SDIビデオサンプリング
 4:2:2、4:4:4

■SDIオーディオサンプリング
 テレビ標準サンプルレート(48kHz/24-bit)

■SDI色精度
 10-bit 4:2:2、4:4:4

■SDIカラースペース
 YUV、RGB

■SDI自動切替
 それぞれの入力でSD-SDI、HD-SDI、12G-SDI、DVB-ASIが自動的に選択されるため、
 個々の入力で異なるテレビ規格を使用可能

■対応SDIメタデータ
 SMPTE 352Mのデータに付属されるビデオペイロードIDに対応

ソフトウェア

■ソフトウェアコントロール
 Windows-、Mac OS X-用の無料ルーターコントロールを同梱

■内蔵ソフトウェアアップグレード
 同梱のアップデートアプリケーションを使用

ディスプレイ

ビデオおよびメニュー設定用、内蔵5インチLCD

インストール

2Uラックマウントサイズ。奥行き6インチ以下

電源条件

■停電保護
 クロスポイント接続設定を保存し、電源復旧時に瞬時に回復

■電源
 IEC電源ケーブルが必要。2系統の90 - 240V AC入力で高い冗長性を提供

■消費電力
 27ワット

サイズ

作動環境

■作動温度:
 0°-40°C(32°-104°F)

■保管温度:
 -20°-45°C(-4°-113°F)

■相対湿度:
 0%-90%(結露なし)

保証

12ヶ月限定メーカー保証
