商品説明

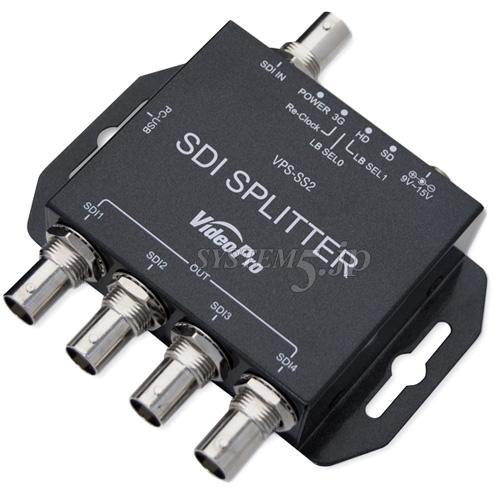

SD-SDI、HD-SDI及び3G-SDI信号のレベルを落とすことなく4分配するスプリッター
● SDI端子に入力された信号を、同じ解像度でSDI端子4本に分配出力します。
● SDIより入力されたエンベデッドオーディオ信号、アンシラリデータ等は加工せずに出力されます。
● SD、HD、3G-SDI解像度に対応しています

仕様

対応解像度

[SD]
 720×480 59.94i / 720×576 50i
[HD]
 1280×720 24p/23.98p/25p/30p/29.97p
 1280×720 50p/60p/59.94p/
 1920 x 1080 50i/60i/59.94i
 1920×1080 24p/23.98p/25p/30p/29.97p
[3G]
 1920 x 1080 50p/60p/59.94p

SDIフォーマット

SD-SDI (SMPTE 259M)
HD-SDI (SMPTE 292M)
3G-SDI (SMPTE 424M/SMPTE 425M)

オーディオ入力

7.1ch/5.1ch/Stereo

リクロック機能

有(ディップスイッチでON/OFF)

推奨SDIケーブル

RG6(5CFB相当)/RG59(3C2V相当)(75Ω)

ケーブル長(最大、参考)

[3G] 120m,RG6 / 100m,RG59
[HD] 200m,RG6 / 140m,RG59
[SD] 400m,RG6 / 280m,RG59
※1 RG6:CANARE L-5CFB / RG59:Belden 9275にて測定
※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子

1 x BNC [SDI]

出力端子

4 x BNC [SDI]

BNCコネクタ

75Ω inter-locked socket

ディップスイッチ

3-pin [リクロック/NA/NA]

ケース

SECC

寸法(突起物を含まない)

W:63.3mm × D:104mm× H:26mm

電源

付属ACアダプタ:AC100-240V/DC 12V

温度条件

動作温度範囲 5-40℃ ※結露なきこと

保存温度

-20 - +60℃

製品構成

・ 取扱説明書 x 1
・ 専用ACアダプタ(日本国内仕様) x 1
・ SDI信号分配器 本体 x 1
