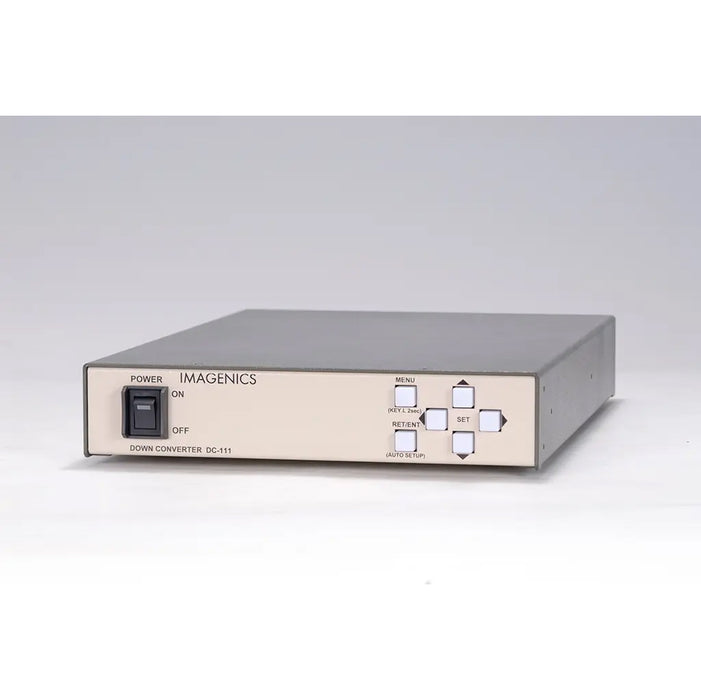

入力端子(INPUT PC IN)
■入力映像信号
PC,WS用RGB信号またはYPbPr色差信号D-SUB15ミニ75Ω1系統
RGB,YPbPr各0.7V(p-p)(同期付きの場合は1.0V(p-p))
■入力同期信号
HD・VDまたはCSのTTLレベルD-SUB15ミニ2.2kΩ1系統、
またはシンクオングリーン信号(SOG)
(極性と同期種類を全自動判別対応)
■EDIDエミュレーション機能
メニュー設定により、主要な解像度および、
PCモニター出力側から読み取ったデータに対応
入力解像度範囲
有効画素数320x200-2,048x2,048画素に柔軟に対応
(90度回転対応は、1,920x1,200まで)
水平15kHz-135kHzでかつ、垂直22Hz-160Hzまでの信号に連続追従可能
H,Vアスペクト比の任意比率の画面にも柔軟に対応可能
ピクセルクロック165MHzまでの映像はリアルサンプルで対応
(UXGA,WUXGA(RB),1080p(D5)までリアルサンプル)
その他はアンダーまたはオーバーサンプルにて適応的に対応
各種コンポーネント(YPbPr)の映像は、国内D1-D5端子映像を含むほぼ全ての各国信号フォーマットに対応可能
PCモニター出力(INPUT PC MONITOR OUT)
入力端子の映像と同期信号を、そのままの形式で分配出力
RGB,YPbPr各0.7V(p-p)(同期付きの場合は1.0V(p-p))D-SUB15ミニ75Ω1系統
HD・VDまたはCSD-SUB15ミニTTLレベル1系統
※アクティブスルー出力です。本機の電源OFF時は出力されません
出力端子(OUTPUT VIDEO-1、VIDEO-2、VIDEO-3)
NTSC(M)標準規格準拠(RS-170A準拠)1.0V(p-p)75Ω1系統3分配BNCx3
映像量子化
RGB,YPbPr各入力信号を、10ビット4:4:4デジタル変換
(ピクセルクロック13.5MHz-165MHz)
VIDEO出力映像を、12ビット4:2:2アナログ変換
(x16オーバーサンプリング対応)
メモリー機能
300種類 (バックアップ寿命半永久)
入力解像度毎の自動記憶再生機能、動作状態の自動記憶再生機能
入出力絶対遅延時間
33ms-66ms(出力フィールドの3フィールド±1フィールドに相当)
その他の 付加機能
入力映像オートセットアップ(インテリジェント自動追尾型)
オンスクリーンメニュー調整機能
入力映像手動詳細タイミング調整
入力映像任意アスペクト比調整
入力映像トリミング
フリッカー抑圧機能
バリアブル拡大縮小ズーム(最大800%)
適応追越処理
入力映像(コンポーネント時)のビデオID-1システム対応
出力ビデオID-1挿入
擬似シームレス処理(フェード・ワイプ・フリーズ型)
SMPTE規格内蔵カラーバー信号発生
出力映像の90度回転、ほか
電源
AC90V-AC250V50Hz・60Hz
消費電力
10 W(最大)
質量
約2.3kg
外形寸法
幅210mm×高さ44mm×奥行300mm(突起物を含まず)
ご注意
DVI/HDMI関連の機器・ケーブルは、すべてメーカー製品での構成を推奨します。
一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。
この場合、メーカー製品の動作を保証できない場合があります。
