【生産完了】BlackmagicDesign VHUBSMART6G4040 Smart Videohub 40x40
【ご注意】
本製品には電源ケーブルが付属していません。
お持ちのものをお使いいただくか、ELECOM KT-218などを別途お買い求めください。
SD、HD、Ultra HDに対応する、最先端の40 x 40マルチフォーマットSDIルーター。内蔵ビデオモニターとスピンノブでルーティングを視覚的に確認できるため、ビデオのルーティングが素早く実行できます！Smart Videohub 40 x 40は、コンパクトな2Uラックサイズで、最大80系統の6G-SDI接続が可能です。
Smart Videohubは、世界で初めてUltra HDを含むミックスフォーマットに対応し、内蔵ビデオモニター、スピンノブ・コントロールを搭載しています。Smart Videohubは、最新の6G-SDIテクノロジーを搭載しているため、1台のルーターで、SD、HD、そしてUltra HDビデオを、あらゆる組み合わせで同時に接続/ルーティングできます！また、革新的な新機能のビジュアル・ルーティングで、ルーターの接続を内蔵LCDで映像として確認でき、ノブをスクロールしてルーティングを選択できます。つまり、実際に映像を見ながら簡単にビデオのルーティングが可能なのです！
Smart Videohubは、放送局、ポストプロダクション、ライブプロダクションでの使用に最適です。超コンパクトサイズのSmart Videohubは、大規模な放送システムだけでなく、ライブプロダクション用のポータブルな小型ラックでも使用でき、カメラ、スイッチャー、収録機器、モニターなどを簡単に接続できます。複雑な配線はもう必要ありません。すべての機器をルーターに接続しておけば、ジョブが変わるごとにケーブルを再接続しなくてもスピーディに接続を変更できます。

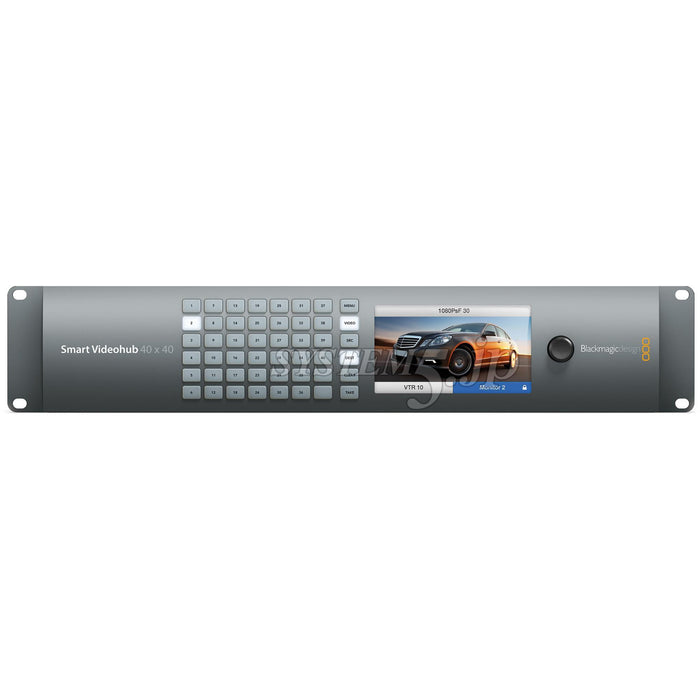

美しいアルミ削り出しデザインのSmart Videohubは、新しい画期的なビデオモニタリング・コントロールを搭載しています。内蔵モニターにライブビデオ、クロスポイント接続ラベル、TVフォーマットを同時に表示できるため、視覚的なルーティングが可能です。スピンノブで選択したり、専用のボタンパネルでビデオを切り替えたりできます。Smart Videohubは3つの優れたモデルを取り揃えています。Smart Videohub 12x12、20x20、40x40は、コンパクトなデザインに、驚異的な新しいコントロールパネル、内蔵電源、ネットワークコントロール、そして最先端の6G-SDIインターフェースを搭載しています。コンピューターを使用しなくても、すべてのIP設定をフロントパネルで設定できます！
超高速でビデオをスキャニング！Smart Videohubの超高速スピンノブ・コントロールを使えば、ライブビデオおよびカスタマイズのオンスクリーンラベルを表示させながら、ルーターのクロスポイントを確認できます。クロスポイントはアルファベット順にスクロールできるので、使用したいクロスポイントを簡単に見つけられます。スピンノブ・コントロールとビジュアル・ルーティングを組み合わせることで、最速のルーティングを実現できます！LCDスクリーンでライブビデオを確認しながら接続をスクロールできると想像してみて下さい！オンスクリーンラベルはユニコードに対応しているので、中国語、日本語、ロシア語、ドイツ語、フランス語、スペイン語などを使用できます。つまり、日本語のラベルを使用すると、コンピューター上のソフトウェアパネルと同じ日本語のラベルが、フロントパネルにも表示されるのです。
Videohubに接続したすべてのビデオをライブで確認することができるようになりました。内蔵のLCDスクリーンは、事実上すべてのTVフォーマットでビデオを表示できます。ルーター本体のフロントパネルにモニターが付いているため、外部モニターを別途用意する必要はありません。ソース、または送信先の映像を実際に見て、正しい入力が正しい出力へ送信されているか確認できます。内蔵モニターは、小型ラックや中継車など、スペースが限られている場合に最適です。

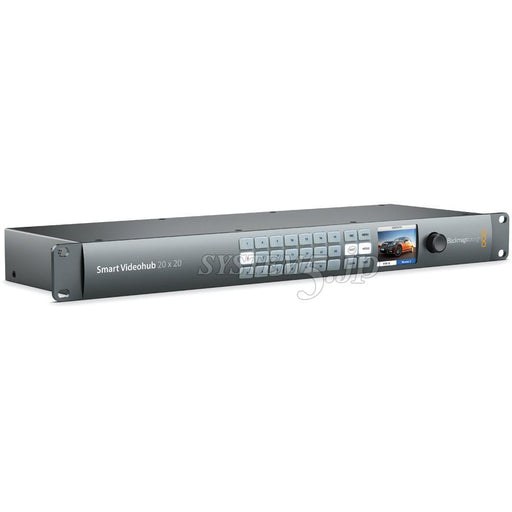

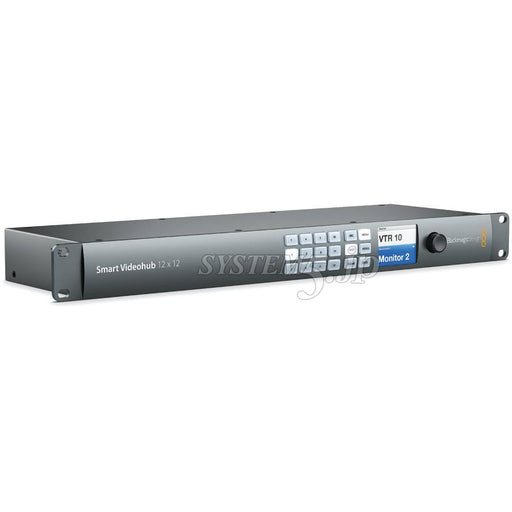

大規模な施設で大型のルーターが必要な場合は、Smart Videohubシリーズに最適の選択肢があります。小型の12 x 12サイズから、20 x 20サイズ、さらには大型40 x 40サイズまで選択でき、すべての入出力が6G-SDIテクノロジーに対応しています。イーサネットによる外部からのリモートコントロールにも対応しており、Mac/Windowsのハードウェアベース・コントロールパネルからのルーティングも可能です。また放送用システムへの統合のためにRS422コントロールにも対応しており、ルーターは3値シンクおよびブラックバーストリファレンスをサポートしています。
Smart Videohubは最先端の6G-SDIインターフェースを搭載しており、1本のSDI接続で高解像度のUltra HDビデオを扱うことができる上、あらゆるSDおよびHD-SDI機器とも互換性があります。完璧な品質のSDIビデオで作業が可能となり、4:2:2、4:4:4カラーサンプリング、そしてあらゆるTVフォーマットを扱うことができます。現在Ultra HDを扱っていなくても、当面はSD、HDで作業を続け、必要な時にすぐUltra HDを使用できます！
Smart Videohubはマルチフォーマット・テクノロジーに対応しているので、SD、HD、Ultra HD機器を1台のルーターに同時に接続してルーティングできます。Blackmagic DesignのSDI対応製品は、入力が切り替わるとSDIフォーマットを自動的に検出して瞬時にフォーマットを切り替えます。つまり、1台のルーターで同時に、あらゆるフレームレートのNTSCおよびPAL SD、720および1080HD、さらに2160 Ultra HDでシームレスに作業できるのです！
あたかもそこに実在するかのようなディテールの映像を実現しましょう！Ultra HDは、3840×2160フレームサイズで、1080 HDビデオの4倍の解像度です。新しいSmart Videohubは、SD、HDだけでなく、フル解像度Ultra HDビデオの膨大なデータも簡単に扱えます。Ultra HDは、放送業界の未来型ビデオフォーマットで、4Kコンテンツのプロダクションをスピーディに実行できます。Smart Videohubの最先端6G-SDIマルチフォーマット・インターフェースは、既存のSD-SDIおよびHD-SDI機器だけでなく、最新のUltra HD機器とも互換性があります。
Smart Videohubをあらゆる場所からコントロールしたい場合、無料で同梱されているMac/Windows用のソフトウェアコントロールが最適のソリューションです。Videohubソフトウェアコントロールは、見栄えのよいインターフェースで美しいアイコンを使用できます。新しいタッチスクリーン式のPCと使用すれば、大画面スクリーンでXYコントロールパネルを実現できます。また、Apple iPadに新しいソフトウェアコントロールパネルをダウンロードすれば、低価格の優れたタッチスクリーン式・ルーターパネルを実現できます。同ソフトエアパネルはApp Storeから無償でダウンロードできます。
専用のリモート・ルーターパネルが必要な場合、Videohub Smart ControlあるいはVideohub Master Controlを使用できます。どちらのパネルもイーサネットを介してネットワークに接続し、すべてのVideohubをコントロールできます。Videohub Smart Controlは、モニターやデッキへのダイレクトな'cut-bus'スタイルのルーティングに最適です。Videohub Master Controlは、スピンノブで完全にコントロールでき、ルーターのクロスポイントラベル確認用にLCDディスプレイで直接ラベル入力が可能です。Blackmagic Videohubリモートパネルがあれば、完璧な統合性と24時間稼動対応の信頼性を得られます！
あらゆる設定に応じてコントロール・オプションをカスタマイズ！無償のソフトウェア開発キット（SDK）を使用すれば、独自のルーターコントロールを構築することも可能です。デベロッパーは、Videohub SDKをダウンロードしてサンプルコードおよびコントロール・プロトコル情報を得られます。独自のハードウェア/ソフトウェアリモート・コントロールを構築するために必要な情報がすべて揃っています。また、RS-422プロトコルを使い、Videohubをスレーブデバイスとしてコントロールしてルーターのクロスポイントを切り替えることもできます。また、Telnetプロトコルも使用できます。
Level A/Level B 両方に対応

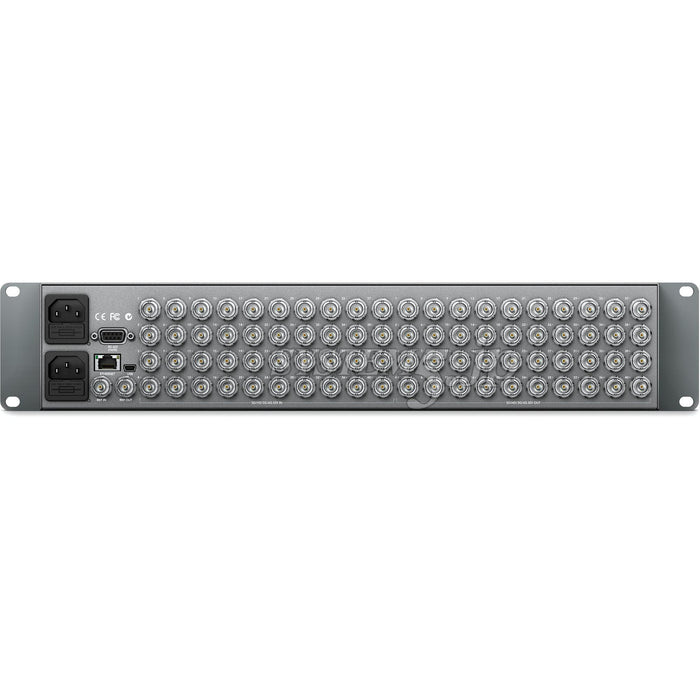

■SDIビデオ入力
10-bit 40系統(SD-SDI、HD-SDI、6G-SDI切替可能)
■SDIビデオ出力
10-bit 40系統(SD-SDI、HD-SDI、6G-SDI切替可能)
■リファレンス入力
SD、HD、4Kでブラックバースト、3値シンク
■リファレンス出力
リファレンス終端ループ出力
■対応マルチレート
SD、HD、6G-SDIの自動検出。4K、HD、SDビデオの同時ルーティングに対応
■アップデート
USBあるいはイーサネット

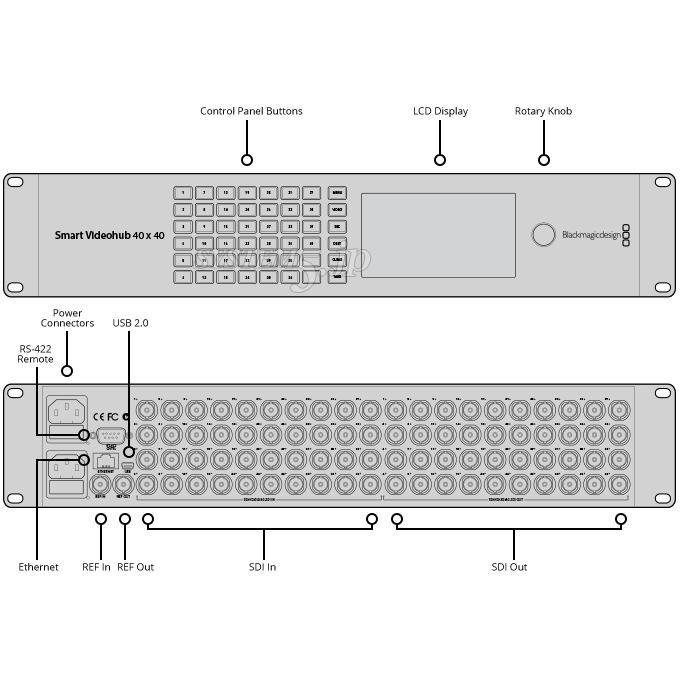

■ルーターコントロール
40個のボタンでVideohubをローカルコントロール。
6個のボタンおよびスクロールホイールでLCDディスプレイ、RJ45イーサネットをコントロール。
■ルーターコンフィギュレーション
フロントパネルLCDまたはRJ45イーサネットを使用。
USBはファームウェアアップデートおよびIPアドレス設定に使用。
■RS-422ルーターコントロール
ルーターのクロスポイントスイッチング・コントロールに入力1系統
■リクロッキング
すべてのSDI出力でSD、HD、6G-SDIを自動切換
■対応HDフォーマット
720p50、720p59.94、720p60、1080i50、1080i59.94、1080i60、1080PsF23.98、
1080PsF24、1080PsF25、1080PsF29.97、1080PsF30、1080p23.98、
1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
■対応2Kフォーマット
2048 x 1080p23.98、2048 x 1080p24、2048 x 1080p25、
2048 x 1080PsF23.98、2048 x 1080PsF24、2048 x 1080PsF25
■対応4Kフォーマット
3840x2160p23.98、3840x2160p24、3840x2160p25、3840x2160p29.97、
3840x2160p30, 4096 x 2160p23.98、4096 x 2160p24、4096 x 2160p25、
4096 x 2160p29.97、4096 x 2160p30
■対応SDフォーマット
625/25 PAL、525/29.97 NTSCおよび525/23.98 NTSC
■SDI規格
SMPTE 259M、 SMPTE 292M、 SMPTE 296M、 SMPTE 310M、
SMPTE425M-B、 ITU-R BT.656、 ITU-R BT.601
■SDIビデオレート
SDIビデオ接続はSD、HD、4Kを切替可能。
SDIは270 Mb/s SD-SDI、1.5 Gb/s HD-SDI、3G-SDI、6G-SDI間で切替
■SDIビデオサンプリング
4:2:2、4:4:4
■SDIオーディオサンプリング
テレビ標準サンプルレート(48kHz/24bit)
■SDI色精度
10-bit 4:2:2、4:4:4
■SDIカラースペース
YUV、RGB
■SDI自動切替
それぞれの入力でSD-SDI、HD-SDI、6G-SDI、DVB-ASIが自動的に選択されるため、
個々の入力で異なるテレビ規格を使用可能
■対応SDIメタデータ
SMPTE 352Mのデータに付属されるビデオペイロードIDに対応
■ソフトウェアコントロール
Windows、Mac OS X用の無料ルーターコントロールを同梱
■内蔵ソフトウェアアップグレード
同梱のアップデートアプリケーションを使用
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan、またはそれ以降のバージョン。
Windows 8.1、Windows 10
ビデオおよびメニュー設定用、内蔵5インチLCD
2Uラックマウントサイズ。奥行き6インチ以下
■停電保護
クロスポイント接続設定を保存し、電源復旧時に瞬時に回復
■電源
IEC電源ケーブルが必要。2系統の90 - 240V AC入力で高い冗長性を提供
■消費電力
58ワット
■作動温度
0°-40°C(32°-104°F)
■保管温度
-20°-45°C(-4°-113°F)
■相対湿度
0%-90%(結露なし)
12ヶ月限定メーカー保証
