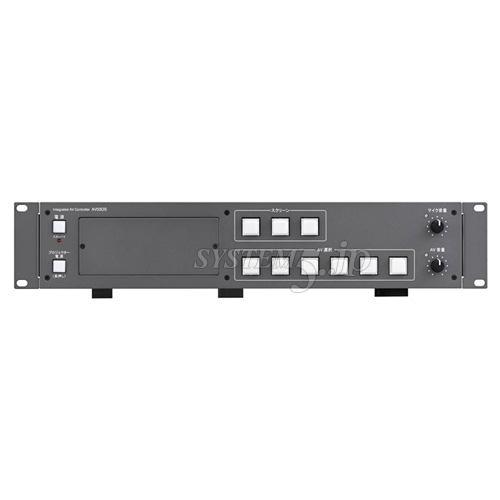

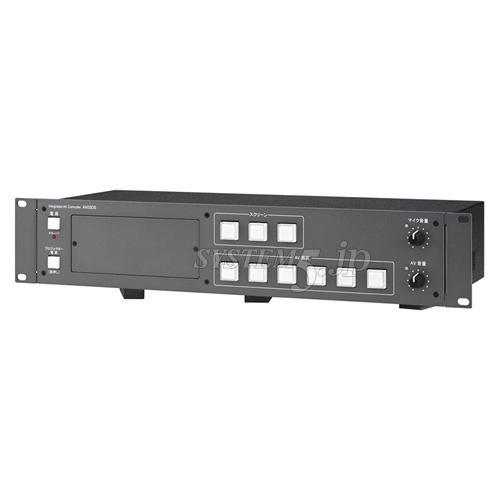

音声入出力
【マイク入力1-2】
端子形状: XLR-3-31 タイプ 平衡 2 番ホット
入力インピーダンス : 3kΩ 以上
基準/最大レベル: マイク -40 - -60dBu /-25dBu
ライン 0 - -20dBu /+20dBu
【AV 音声入力 1-5、ライン入力】
端子形状: ステレオピンジャック
入力インピーダンス: 10kΩ 以上
基準/最大レベル: 0 - -20dBu/+10dBu
【ライン出力】
端子形状: ステレオピンジャック
出力インピーダンス: 100Ω
基準/最大レベル: -10dBu /+10dBu
映像入出力
【AV 映像入力1-3(DVI)】
端子形状(入力1):DVI-D
端子形状(入力2-3):DVI-I (アナログ兼用)
映像信号(入力1):デジタル(シングルリンク)HDCP 対応
映像信号(入力2-3):デジタル(シングルリンク)HDCP 対応/RGB/コンポジットビデオ
音声信号(入力1-3):2ch リニアPCM(32-48kHz/24bit)
【AV 映像入力4(RGB)】
端子形状: HD D-sub 15 ピン
映像信号: RGB/コンポジットビデオ
【AV 映像入力5(ビデオ)】
端子形状: ピンジャック
映像信号 : コンポジットビデオ
【AV DVI 出力】
端子形状: DVI-D
映像信号: デジタル(シングルリンク)HDCP 対応
音声信号: 2ch リニアPCM(48kHz/24bit)
スピーカー出力 (パワーアンプ)
【スピーカー出力1】
端子形状: ユーロブロック端子4 ピン
負荷インピーダンス: 4Ω-16Ω
実用最大出力: 70W + 70W(8Ω JEITA)
90W + 90W(6Ω JEITA)
100W + 100W(4Ω JEITA)
【スピーカー出力2】
端子形状: ユーロブロック端子4 ピン
スクリューレス端子台(100V LINE)
負荷インピーダンス: 4Ω-16Ω/200Ω-10 k Ω(100V LINE)
実用最大出力: 70W + 70W(8Ω JEITA)
90W + 90W(6Ω JEITA)
100W + 100W(4Ω JEITA)
50W(200Ω 100V LINE JEITA )
音声系電気特性
【AV音声入力】
周波数特性: 20Hz-20kHz±0.5dB(1kHz 基準)
全高調波ひずみ率: 0.01%以下(1kHz ライン出力)
SN 比: 94dB 以上(ライン出力 IHF-A)
解像度
DVI 最大解像度:1920×1200@60Hz(WUXGA),1080/60p
アナログRGB 最大解像度:1920×1200@60Hz(WUXGA)
コンポジットビデオ 解像度:480/60p
リモート
【シリアル制御 (RS-232C) 1-3】
端子形状:D-sub 9 ピン オス インチネジ
通信方式:RS-232C
【パラレル制御】
端子形状:D-sub 25 ピン メス インチネジ
音量制御入力:10kΩB ボリュームを接続 2 系統
電源制御入力:メーク接点 1 系統
操作ボタン制御入力:メーク接点 11 系統
操作ボタンタリー出力:オープンコレクタ 8 系統(24V 以下80mA 以下)
ピン配列 :
1: 音量制御ボリューム用GND
2: マイク音量制御ボリューム入力
3: 電源LED 出力
4: AV 選択5LED 出力
5: AV 選択3LED 出力
6: AV 選択1LED 出力LED 出力
7: 電源ボタン入力
8: AV 選択5 ボタン入力
9: AV 選択3 ボタン入力
10: AV 選択1 ボタン入力
11: スクリーン2 ボタン入力
12: プロジェクター電源ボタン入力
13: +24V 出力(最大200mA)
14: AV 音量制御ボリューム入力
15: 電源制御入力
16: AV 選択オフLED 出力
17: AV 選択4LED 出力
18: AV 選択2LED 出力
19: プロジェクター電源
20: AV 選択オフボタン入力
21: AV 選択4 ボタン入力
22: AV 選択2 ボタン入力
23: スクリーン3 ボタン入力
24: スクリーン1 ボタン入力
25: GND
【リモート接点出力】
端子形状:D-sub 9 ピン メス インチネジ
リモート出力:メーク接点 3 系統(50V 100mA)
電源連動出力:メーク接点 1 系統(50V 100mA)
ピン配列:1,6: スクリーン1 接点 2,7: スクリーン2 接点
3,8: スクリーン3 接点 4,9: 電源制御接点
5: GND
【非常電源制御】
端子形状:ユーロブロック端子2ピン
入力回路:フォトカプラー絶縁入力(DC30V 以下)
AC出力
最大電力:連動1 計800W
一般
電源電圧:AC100V 50/60Hz
消費電力:150W(電気用品安全法 1/8 出力)
外形寸法(WxHxD)
482mm x 88mm x 180mm(突起部含まず) EIA 標準2U サイズ
質量
約4.2kg
付属品
取扱説明書×1、ユーロブロックプラグ×3、3P電源コード×1、2Pプラグ変換アダプタ×1、ラックマウント金具×2、フット×4
