MIC入力
・コネクター :XLR-3-31(1: GND, 2: HOT, 3: COLD)
・入力インピーダンス :2.4kΩ規定入力レベル -58dBu(1mV)--12dBu(195mV)
・最大入力レベル :+10dBu(2.45V)
STEREO INPUTS
・コネクター :6.3mm(1/4')TRS標準ジャック(Tip: HOT, Ring: COLD, Sleeve: GND)
・入力インピーダンス :56kΩ
・規定入力レベル :+4dBu(1.23V)
・最大入力レベル :+24dBu(12.3V)
MASTER BUSS IN
・コネクター :6.3mm(1/4')TRS標準ジャック(Tip: HOT, Ring: COLD, Sleeve: GND)
・入力インピーダンス :56kΩ
・規定入力レベル :+4dBu(1.23V)
・最大入力レベル :+24dBu(12.3V)
ST 1およびST 2/AUX OUTPUTS
・コネクター :XLR-3-31(1: GND, 2: HOT, 3: COLD)
・出力インピーダンス :94Ω
・規定出力レベル :+4dBu(1.23V)
・最大出力レベル :+24dBu(12.3V)
ST 1およびST 2/AUX OUTPUTS
・コネクター :RCAピンジャック
・出力インピーダンス :200Ω
・規定出力レベル :-10dBV(0.3V)
・最大出力レベル :+10dBV (3.16V)
BUSS OUT
・コネクター :6.3mm(1/4')TRS標準ジャック(Tip: HOT, Ring: COLD, Sleeve: GND)
・出力インピーダンス :94Ω
・規定出力レベル :+4dBu(1.23V)
・最大出力レベル :+24dBu(12.3V)
PHONES出力コネクター
6.3mmステレオホン端子および3.5mmステレオミニジャック
・最大出力 :250mW 250mW(32Ω)
電源
AC100V、50-60Hz
消費電力
15W

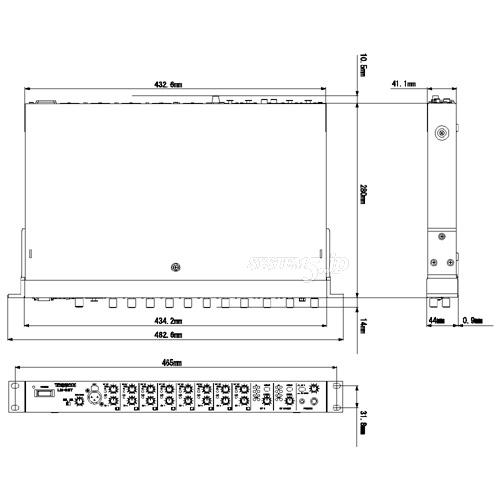

外形寸法(幅×高さ×奥行)
482×44×280mm
質量
3.8kg
動作温度
5℃-40℃
周波数特性
20Hz-50kHz, ±3dB(PHONES出力)
10Hz-100kHz, ±3dB(各BUSS OUT出力)
S/N比
:80dB以上(PHONES出力、A-WTD、20kHz LPF)
:80dB以上(各BUSS OUT出力、A-WTD、20kHz LPF)
歪率
:0.07%以下(PHONES出力、100mW 100mW(32Ω)出力時、20Hz HPFおよび20kHz LPF)
:0.03≫\下(各BUSS OUT出力、20Hz HPFおよび20kHz LPF)
チャンネルセパレーション
:50dB以上(同一チャンネル内PHONES出力(L-R間)、A-WTD、20kHz LPF、1kHz規定入力、32Ω終端)
:70dB以上(各BUSS OUT出力(L-R間)、A-WTD、20kHz LPF、1kHz規定入力、600Ω終端)
クロストーク
65dB以上(BUSS OUT出力間、A-WTD、20kHz LPF、1kHz規定入力、600Ω終端)
