商品説明

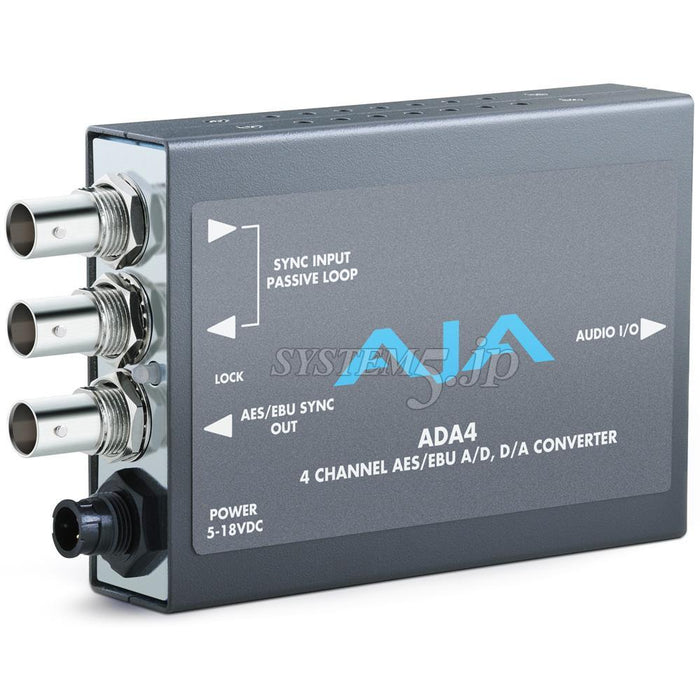

ADA4 は 4 チャンネルのコンバーターで、4チャンネル A/D、4チャンネル D/A、2チャンネル A/D、2チャンネル D/A、AES シンクロナイザーとして設定できます。
【主な機能】

■A/D、D/A、AES の同時シンクロナイザー
■フルタイム AES11 低ジッタ基準出力
■最高 4チャンネルでバランスドアナログを AES/EBU オーディオに変換
■最高 4チャンネルで AES/EBU をバランスドアナログオーディオに変換
■XLR ブレイクアウトケーブルが同梱
■AES11/ワードクロック/3 値シンク/ブラックバースト リファレンス ループ
■オーディオレベルの調整が可能
■96kHz と48kHz 間でのサンプルレート変換
■ディップスイッチによる 5-18VDC 電源設定

ブレイクアウトケーブル同梱

同梱のブレイクアウト ケーブルによって ADA4 のオーディオ接続が実現するため、ミニコンバーターの全体的なサイズをコンパクトかつポータブルに維持しながら、8 チャンネルの AES オーディオ入出力が可能になります。

外部同期

ADA4では、AES11、ワードクロック、ビデオ同期/ブラックバースト リファレンス入力を認識して同期します。リファレンス入力と同期は、個別の AES 同期出力やパッシブ ルーピング リファレンスでは自動となります。

すぐに設定可能

簡単にアクセスできるディップスイッチによって、制作の真っ最中でも ADA4 オーディオレベルをすばやく設定できます。

仕様

アナログオーディオ I/O

バランスド、XLR、各 XLR コネクタにつき 1 チャンネル

AES オーディオ I/O

バランスド 110 ohm、XLR、各 XLR コネクタにつき 2 チャンネル

アナログオーディオレベル (フルスケール デジタルに対する)

+24dBu (SMPTE RP155)、+18dBu (EBU R68)、+15dBu (ドイツ)、+10dBV (民生 +12.2 dBu)

オーディオ・コンバーター

24-bit、48/96kHz

ユーザーコントロール

(外部ディップスイッチ)
チャンネル 1/2: A/D, D/A
チャンネル 3/4: A/D, D/A
オーディオ レベル 1
オーディオ レベル 2

リファレンスループ

75 Ohm (未終端)。HD/SD 同期、AES-11、ワードクロック (48/96 KHz) のいずれか

サイズ (W x D x H)

147mm x 79mm x 25mm (5.8 インチ x 3.1 インチ x 1.0 インチ)

電源

安定化した +5-18VDC、3W、電源アダプタ(付属品:DWP-U-R1)

環境

動作温度 : 0℃ から 40℃ (32°F から 104°F)
保管温度 (電源 OFF): -40℃ から 60℃ (-40°F から 140°F)
相対湿度 : 10% から 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000ft 未満)
