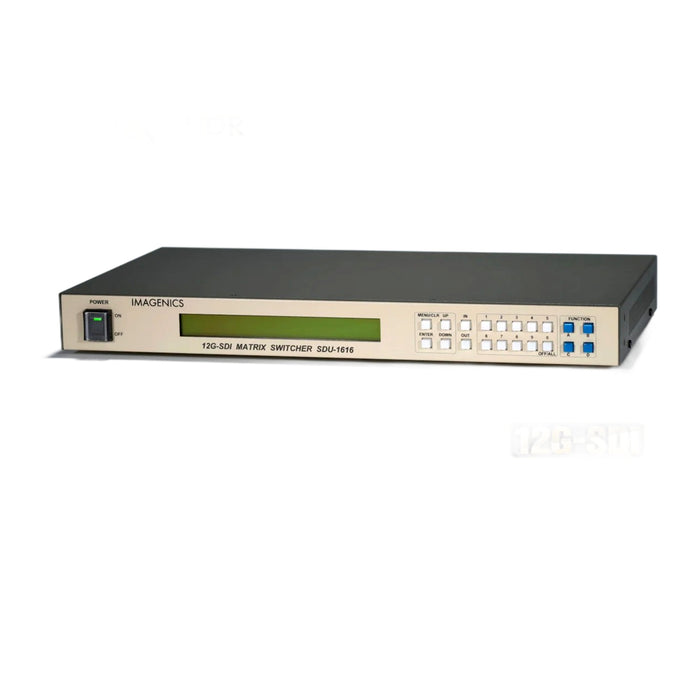

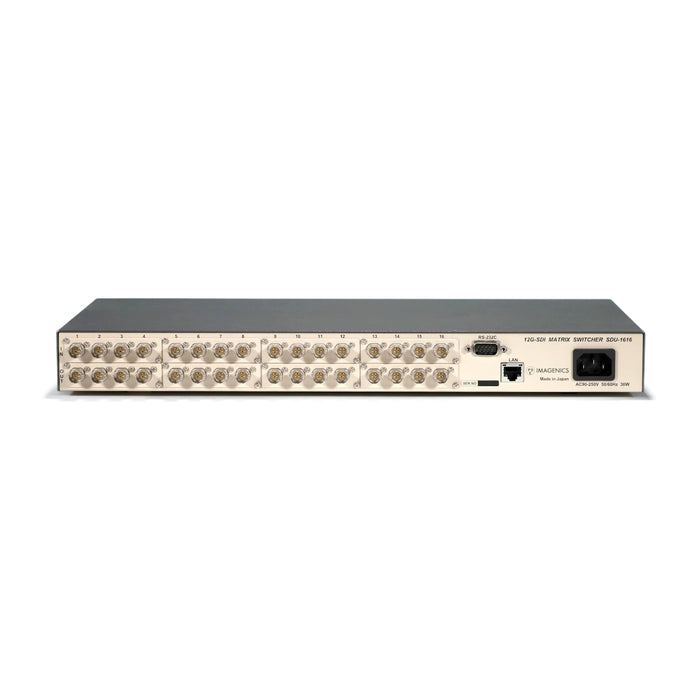

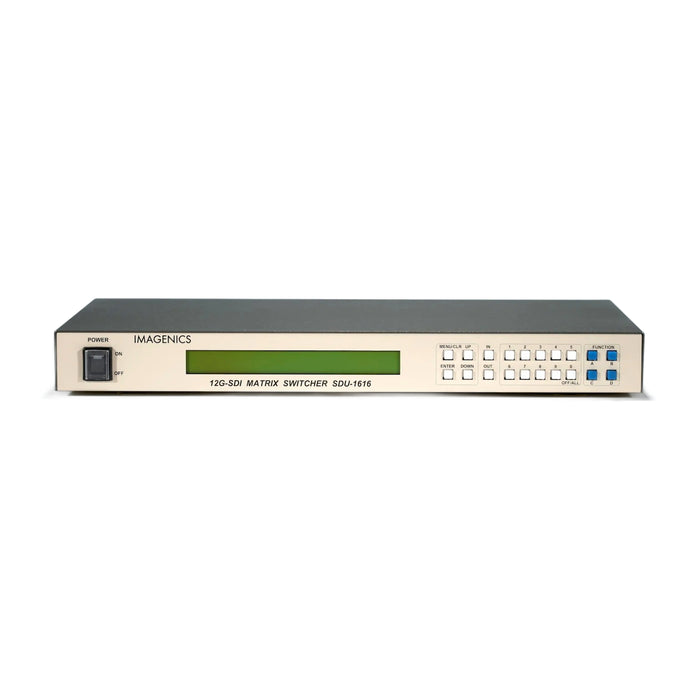

IMAGENICS SDU-1616 16入力16出力12G-SDIマトリックススイッチャー

Name: IMAGENICS SDU-1616 16入力16出力12G-SDIマトリックススイッチャー
Brand: IMAGENICS
SKU: N_1211680
Price: 553190.0 JPY
Availability: OutOfStock

IMAGENICS

管理番号：N_1211680

¥553,190 - ¥553,190

¥553,190

¥553,190 - ¥553,190

¥553,190

(税込)

ポイント還元(1%)

お取り寄せ

在庫：0

納期お問い合わせ

お問い合わせ

ページのURLをコピー

IMAGENICS SDU-1616 16入力16出力12G-SDIマトリックススイッチャーの商品説明

【主な特長】
・12G-SDI（ SMPTE ST 2082-1 ）、6G-SDI( SMPTE ST 2081-1 )、3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、
　SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出
・チェンジオーバー機能に対応（入力信号検知切替）
　シーケンシャル機能に対応（任意のクロスポイントへ任意の時間で切替可能。最大4パターン各128切替ポイント）
・操作禁止クロスポイント設定に対応
・入出力とも4 チャンネル単位での構成が可能。
　入出力ボードはラックマウント状態でホットスワップ交換可能
・SDI信号のリクロック機能
　HD-SDI(パソロジカル信号)入力時、230 m までのケーブル補償機能装備（5C-FB 使用時）
・4Kソース（3G-SDI×4ch、または2ch）をスイッチングする際に、複数の入出力系統を同時に切り替えられるククワッドリンクモードおよびデュアルリンクモードを搭載。
・PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
・本体手動切替と併用して、LAN・RS-232Cによる外部制御が可能
・ISA-U1616のコストダウンモデル
・電源1台のみによる稼働、外部同期入力と外部制御方式RS-422Aが非対応、ハードウエアアラーム出力、SNMP TRAP が非対応

仕様

対応規格	SMPTE ST 2082-1準拠（12G-SDI）／SMPTE ST 2081-1準拠（6G-SDI）／SMPTE ST 424準拠（3G-SDI）／SMPTE ST 292-1準拠（HD-SDI）／SMPTE ST 259-C準拠（SD-SDI）／DVB-ASI準拠（270Mb/s）
入力信号	NRZI/NRZ信号 0.8V（p-p） 75Ω BNC 16系統 ※直流電源を出力する機器から出力されるSDI信号を接続する場合は、SDI信号に直流電位がなく、また変動しないことをご確認ください。本機内蔵の高周波デバイスが破損する場合があります。
出力信号	NRZI/NRZ信号 0.8V（p-p） 75Ω BNC 16系統
信号補償距離	12G-SDI（パソロジカル信号）入力時：5.5CUHD同軸ケーブル相当にて60mまで自動補償／6G-SDI入力時：5CFB同軸ケーブル相当にて60mまで自動補償／3G-SDI入力時：5CFB同軸ケーブル相当にて130mまで自動補償／HD-SDI入力時：5CFB同軸ケーブル相当にて200mまで自動補償／SD-SDI入力時：5CFB同軸ケーブル相当にて300mまで自動補償
外部制御	10Base-T / 100Base-TX RJ-45／RS-232C（D-sub 9ピンオス、勘合ネジ：インチ）
その他の機能	SDI信号のリクロック機能／入力信号の自動判別による出力スルーレート切り替え機能／入力選択情報のバックアップ機能および32パターンメモリー／12G・6G・3G・HD・SDの混在入力対応（フォーマット変換不可）／禁止クロスポイント設定機能／シーケンシャル機能／チェンジオーバー機能／基板増設によるチャンネル数拡張（最大16入力16出力）
電源	AC 90～250V、50/60Hz
消費電力	30W
質量	約3.4kg
動作温湿度範囲	0～40℃、20～90%RH（結露なきこと）
保存温湿度範囲	-20～70℃、20～90%RH（結露なきこと）
外形寸法	幅422×高さ44×奥行230mm（突起物を含まず）
