商品説明

4K UHD対応HDMI 2.0信号を光ファイバーケーブルで延長可能なHDMI光延長器
送信機の「UHD_M_HOT」と、受信機の「UHD_M_OHR」間を1本のシングルモード光ファイバーで接続し、最長10kmの伝送が可能です。伝送路に光ファイバーを採用する事でHDMI信号が苦手とする長距離伝送を手軽に、且つ電気的ノイズの影響を受けずに伝送できます。製品本体は超小型軽量設計で設置スペースを取りません。ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用し、本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けにくい構造です。また、広範囲の入力電圧に対応しているので、付属のACアダプタ以外からでも電源供給が可能。携帯性・汎用性に優れ、あらゆる4K現場で活用頂けます。
4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、今度増加する様々な4Kソリューションに於いてご利用頂けます。

【主な特長】

光 → HDMI 2.0(4K UHD) 変換 (受信機)
送受信機間に光ファイバーケーブルを利用することで12G-SDI信号の長距離伝送を可能にするSDI-光延長器です。信号は12G-SDIを含む6G/3G/HD/SD-SDIのマルチフォーマットをサポート。今後導入が進む4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも対応可能です。

LCシングルモード2芯光ファイバーで最長10km伝送
2芯シングルモード光ファイバーにて最長10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用しプッシュオン/プルオフで光ケーブルの着脱が容易に行えます。 伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、ケーブル設置のレイアウト自由度も広がります。また、HDMI信号が苦手とする長距離伝送を手軽に、且つ電気的ノイズの影響を受けずに伝送できます。

光ファイバーコネクタ




超小型軽量設計
本体サイズは68x59.2x22.5mm、重量は約100gと超小型設計で、限られた敷設空間でもご利用可能です。

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

DCコネクタ




入出力対応フォーマット

入出力対応フォーマット

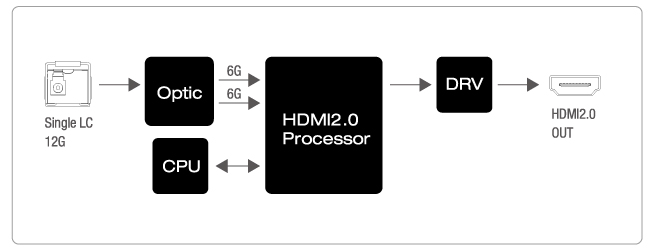

ブロックダイアグラム

ブロックダイアグラム

仕様

入力端子

LCコネクタ x 1

※送信機は「UHD_M_HOT」をご利用ください。

出力端子

HDMI x 1 (HDCP非対応)

光ファイバータイプ

シングルモード 1芯 LCタイプ

発光波長

1310nm/ 1490nm

ディップスイッチ

2個(不使用)

電源

ACアダプタ

対応入力電圧

DC 7-16V

消費電力

最大7W

動作温度

0℃ - 50℃

動作湿度

0% - 90%(結露なきこと)

本体サイズ(突起物含まず)

80mm x 59.4mm x 22.5mm

本体重量

110g

適合認証

FCC
CE
PSE(ACアダプタ)

対応SDI規格

■SMPTE 125M
 NTSC (480i 59.94), PAL (576i 50)

■SMPTE 296M
 720p (60/59.94/50)

■SMPTE 274M,SMPTE 292M
 1080i (60/59.94/50)
 1080p (30/29.97/25/24/23.98)

■SMPTE 424M、425M
 1080p (60/59.94) 3G

■SMPTE ST2081
 2160p (30/29.97/25) 6G

■SMPTE ST2082
 2160p (60/59.94/50) 12G

保証

1年間
