【価格お問い合わせください】Panasonic AK-UCU600 カメラコントロールユニット(CCU/多治見コネクターモデル)

Name: 【価格お問い合わせください】Panasonic AK-UCU600 カメラコントロールユニット(CCU/多治見コネクターモデル)
Brand: Panasonic
SKU: N_1128156
Price: 99999999.0 JPY
Availability: OutOfStock

Panasonic

お取り寄せ

在庫：0

納期お問い合わせ

管理番号：N_1128156

価格お問い合わせ

お問い合わせ

メーカー公式ウェブサイト

ページのURLをコピー

都度お見積りとなりますため販売価格はお問い合わせくださいませ。

【価格お問い合わせください】Panasonic AK-UCU600 カメラコントロールユニット(CCU/多治見コネクターモデル)の商品説明

CCU はコンパクトサイズながらもUHD／HD のサイマル出力に対応。HDモードでは標準速度出力と同時に最大 240p 出力※1の選択が可能なカメラコントロールユニット(CCU)

■UHD 12G-SDI出力を2系統搭載。3G-SDI Quad linkで、2サンプルインターリーブとスクエアディビジョンに対応。
■カメラ／CCU間で約2000 mの非圧縮光伝送が可能※2。
■高さ2Uでラックマウントできる小型軽量ユニット。
■IPストリーミング（100 Base-T）対応。
■SDメモリーカードを用いたユーザーファイルの保存、バージョンアップにも対応。
■非圧縮の12G-SDI出力を2系統装備。
■TICO※3over SDI（4K over 3G-SDI）出力に対応（従来の3G-SDIケーブルで4K信号を伝送可能）。
■1080p/iに加えて720pもサポートし、標準速度出力と同時にサーバーの仕様に応じた2倍、3倍、4倍のハイスピード出力※1を選択可能。
■HDR/SDRサイマル出力、HDR BT.2020/BT.709サイマル出力に対応。
■12G-SDI出力やTICO over SDI（4K over 3G-SDI）出力において、AK-UC3000との互換性も確保※4。

※1 HD ハイスピードモード時。2018 年秋本体ファームウェアのバージョンアップで対応予定。
※2 CCU から電源供給時。
※3 intoPIX 社が開発したコーデックでTiny Codec の略。
※4 2018 年秋本体ファームウェアのバージョンアップで対応予定。

仕様:■電源
　AC 100 V - 240 V、50 Hz/60 Hz

■消費電力
　500 W (カメラ接続なし:90 W)

■カメラへの供給能力
　AC 240 V (許容差 = 5%)、1.46 A、50 Hz/60 Hz

■動作周囲温度
　0 ℃ ～ 40 ℃

■動作周囲湿度
　10% ～ 90%(結露なきこと)

■保存温度
　-20 ℃～ 60 ℃

■質量
　約 8.9 kg(本体のみ)

■外形寸法(幅 × 高さ × 奥行)
　424 mm × 88 mm × 401 mm(突起部含まず)

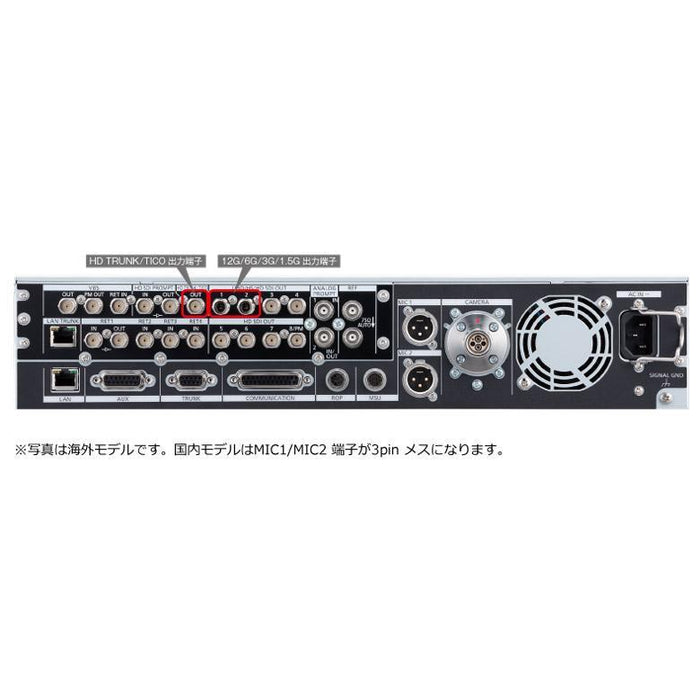

■映像出力
　3G/HD-SDI:5 系統 (HD 信号のみエンベデットオーディオに対応)
　12G/6G/3G/HD-SDI:2 系統
　HD-SDI:1 系統 (ピクチャーモニター出力と共用 ※1)
　アナログコンポジット:2 系統 (ピクチャーモニター出力 1 系統共用 ※1)
　※対応フォーマットについては 5 ページ対応フォーマット一覧をごらんください。

■HD TRUNK/TICO 出力
　HD-SDI:1 系統(HD TRUNK 時)
　3G/HD-SDI:1 系統(TICO 時)

■リターン入力
　3G-HD/HD/SD-SDI:4 系統(RET1 入力はアクティブスルー出力あり)
　アナログコンポジット:1 系統

■プロンプター入力
　HD-SDI:1 系統 (アクティブスルー出力あり)
　アナログコンポジット:2 系統 (1のスルー出力と 2 の入力はコネクター共用 ※1)
　本機の電源が OFF のときは終端されません。スルー出力しません。

■リファレンス入力
　BB (ブラックバースト)/3 値 ※2:1 系統
　(自動終端、上側のコネクターに接続。BB/3 値を自動認識、ループスルー出力あり)

■マイク出力
　0 dBm/600 Ω 2 系統 (XLR、3 ピン、メス)

■コミュニケーション
　インターカム入出力 (ENG/PROD、0 dBm/600 Ω(4 W)/1V[p-p]、
　200Ω(RTS)、4W/RTS/CLRCOM):2 系統 ※1PGM 入力 (0 dBm/600 Ω):2 系統
　タリー入力 (Red、Green、Yellow):各 1 入力

■AUX
　WFM 制御
　6 bit (オープンコレクタ出力、カメラマイクゲイン設定と端子共用 ※1)
　カメラマイクゲイン設定入力
　5 bit (フォトカプラ入力、WFM 制御と端子共用 ※1)
　ダウンコンバート方式設定入力
　2 bit (フォトカプラ入力)

■TRUNK
　RS-422/RS-232C
　2 系統 ※1

■FRONT ROP
　RS-422
　1 系統、DC16 V 出力 (メニューおよび前面部の [ROP FRONT/REAR] 切り替えスイッチにより REAR ROPと択一選択)

■REAR ROP
　RS-422
　1 系統、DC16 V 出力 (メニューおよび前面部の [ROP FRONT/REAR] 切り替えスイッチにより FRONT ROP と択一選択)

■MSU
　RS-422
　1 系統、制御用 GPI

■LAN TRUNK※3
　光ケーブル経由でカメラ側と LAN 接続 ※4
　1 系統、100BASE-TX、1000BASE-T

■LAN
　パーソナルコンピューター接続、Web 配信用 ※4
　1 系統、10BASE-T、100BASE-TX
(パーソナルコンピューターと直接接続する場合はクロスケーブルを使用)

■対応フォーマット一覧
・UHD
　3840×2160/59.94p、50p、29.97p、25p、23.98p、29.97PsF、
　25PsF、23,98PsF、23.98PsF & over 59.94i

・HD
　1080/59.94p、50p、59.94i、50i、23.98p over 59.94i、
　29.97PsF、 25PsF、23.98PsF、23.98PsF & over 59.94i、
　720/59.94p、50p

・HDハイスピード
　1080/59.94p-240fps、180fps、120fps、1080/50p-200fps、150fps、100fps、
　1080/59.94i-240fps、180fps、120fps、1080/50i-200fps、150fps、100fps、
　720/59.94p-240fps、180fps、120fps、720/50p-200fps、150fps、100fps
