商品説明

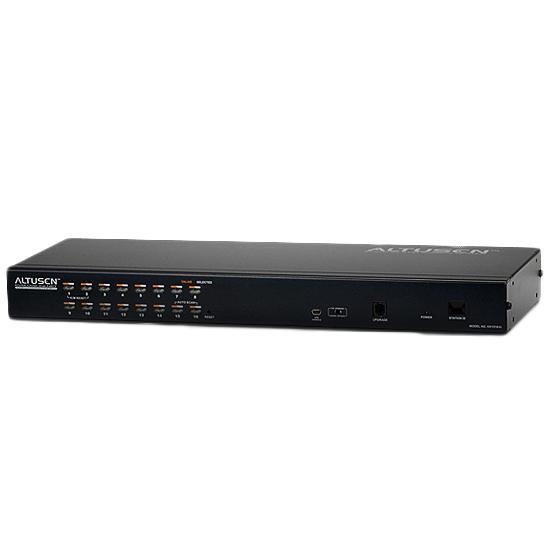

1ローカル/リモート アクセス共有 16ポート カテゴリ5e IP-KVMスイッチ(デイジーチェーン接続対応)

ネットワーク経由でサーバーへのアクセス・操作ができる16ポートKVMスイッチです。
本製品は単体で最大16台、また、デイジーチェーン接続による15台の増設で最大256台のサーバーを接続することができ、これらのサーバーに対して、ローカル/リモートで1バスを共有して遠隔地から操作します。
サーバーとの接続には、インターフェースやOSに応じて種類を選ぶことができる「コンピューターモジュール」とカテゴリ5/6eケーブルを使用するため、OSやインターフェースが混在するサーバー環境でも簡単にコンソールを集約します。

本製品はKH1516iの機能を受け継ぎながら、新たに「USB VNCコンソール機能」を搭載。
これは、製品本体にUSB接続されたノートPCから、専用ソフトウェア経由で製品のGUIメニューへのアクセスを実現する機能です。
ノートPCをコンソールとして追加することで、ローカル側からでもGUIメニューを使って快適に作業することができます。
また、接続サーバーの情報を保存できるモジュールID機能対応のモジュール※1が使用可能となり、接続ポートを変更した場合でも本体側でも再設定が不要で、メンテナンス性にも優れています。

■1コンソールから最大16台のコンピューターを操作可能
■デイジーチェーン接続対応 KVMスイッチの追加増設は最大15台まで、接続可能コンピューターは最大256台まで対応
■接続できる機器のインターフェースはPS/2、USB、レガシーSun(13W3)に対応
■マルチプラットフォーム対応 - Windows、Mac、Linux、Oracle社SPARC(Sun)
■ローカル・リモートセッションで1バスを共有
■USB VNCコンソール操作 - 専用ポートにUSB接続されたノートPCから製品へのアクセス・操作が可能
■モジュールID保存機能※1 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
■マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
■パネルアレイモード - 画面を分割し、複数の管理ポートのデスクトップを同時表示
■統合された日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応
■セッション終了機能 アドミニストレーターはユーザーセッションを手動で終了することが可能
■ポートアクセスモードの設定が可能 - 排他/占有/共有
■解像度 - 1,600×1,20060Hz (40m)、1,280×1,02475Hz (50m)※2
■ローカルコンソールには、PS/2またはUSBのキーボード・マウスの接続が可能
■ユーザーアカウントは最大64名まで作成可能 - 同時ログイン可能なユーザーは最大32名
■リモートユーザーのコミュニケーションに活用できるメッセージボード搭載
■リモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
■各種Webブラウザに対応 (IE、Mozilla、Firefox、Safari、Opera)
■外部認証対応 - RADIUS、LDAP、LDAPS、Active Directory※3
■ブラウザからのユーザーログインは、TLS 1.2暗号化通信およびRSA 2048ビット証明書でセキュリティを確保
■キーボード/マウス、ビデオの各信号を個別に暗号化可能 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
■IPアドレス、MACアドレスによるフィルタリング機能
■サーバーアクセス・操作権限はユーザーまたはグループ単位で設定可能
■イベントログ、Windowsベースのログサーバー対応
■帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。
 モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
■キーボードブロードキャスト機能 - キーボードの入力は製品配下にある全サーバーで複製が可能
■多言語対応オンスクリーンキーボード搭載
■ファームウェアアップグレード対応
■リモート電源管理デバイス Power Over the Net対応

* コンピューターモジュールと本体との間には、メーカー Cat5eケーブルのご使用を推奨致します。
※1 モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
※2 KA7xxxシリーズのモジュールを使用した場合
※3 スキーマ拡張が必要です。

仕様

主な仕様

【コンピューター接続数】
■ダイレクト
 16

■最大
 256(デイジーチェーン接続)

【コンソール接続数】
■ローカル
 1

■リモート
 1

【コンピューター側対応インターフェース】
キーボード/マウス:PS/2、USB(Win、Linux、Mac、Sun)

【コンソール側対応インターフェース】
キーボード/マウス:PS/2、USB

【ポート選択】
OSD、ホットキー、プッシュボタン

【コネクター】
■KVMポート
 キーボード/マウス/モニター:RJ-45×16

■コンソールポート
 キーボード:USBタイプA メス×1、ミニDIN6ピン メス×1
 マウス:USBタイプA メス×1、ミニDIN6ピン メス×1
 モニター:D-Sub 15ピン メス×1

■デイジーチェーンポート
 DB-25ピン オス×1

■LANポート
 RJ-45×1

■PON
 RJ-45×1

■ラップトップUSBコンソール(LUC)ポート
 USBミニBタイプ メス×1

■ファームウェアアップグレード
 RJ-11×1

■電源
 3極AC電源ソケット×1

【スイッチ】
■ポート選択
 プッシュボタン×16

■リセット
 ピンホール型スイッチ×1

■ファームウェアアップグレード
 スライドスイッチ×1

■電源
 ロッカースイッチ×1

【LED】
■オンライン
 グリーン×16

■選択
 オレンジ×16

■電源
 ブルー×1

■ステーションID
 2桁7セグメントデジタル表示
 オレンジ×1

■リンク
 オレンジ×1

■10/100 Mbps
 オレンジ/グリーン×1

【エミュレーション】
キーボード/マウス
 PS/2、USB

【スキャンインターバル】
1-255秒(ユーザー設定)/5秒(デフォルト)

【電源仕様】
AC 100-240V、50/60Hz、1A
(日本仕様はPSE対応 3P/100V電源コードを同梱)

【消費電力】
12.5 W

【ビデオ】
■ローカル
 1,600×1,20060Hz(40m)、
 1,280×1,02475Hz(50m)
 ※1,280×1,024を超える解像度の場合、正しく表示されない場合があります。

■リモート
 1,600×1,20060Hz

【動作環境】
■動作温度
 0-40°C

■保管温度
 -20-60°C

■湿度
 0-80% RH、結露なきこと

【ケース】
■ケース材料
 メタル

■重量
 2.83 kg ( 6.23 lb )

■サイズ(W×D×H)
 438×156×44 mm

【対応ATEN製品】
■コンピューターモジュール
《PS/2モジュール》
KA7520
KA7920

《USBモジュール》
KA7170
KA7570
KA7970
KA7166※
KA7168※
KA7169※

■SUNシステム専用モジュール (D-SUB15ピン+USB)
KA7170

■MAC用モジュール
 KA7170
 KA7570
 KA7970

■デイジーチェーン対応製品
 KH1508A
 KH1516A
 ACS-1208A*
 ACS-1216A*
 CS1708A*
 CS1716A*

*本製品にデイジーチェーン接続して使用した場合、機能の一部が制限されます。
詳細についてはお問い合わせください。

■デイジーチェーン用ケーブル
 2L-1700(0.6m)
 2L-1701(1.8m)
 2L-1703(3m)
 2L-1705(5m)
 2L-1715(15m)

【注意】
※本製品と併用した場合、バーチャルメディアおよびCACリーダー機能はご利用いただけません。
