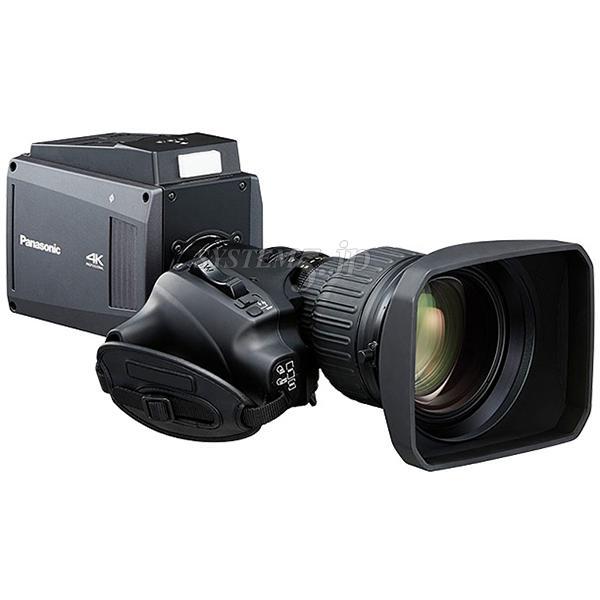

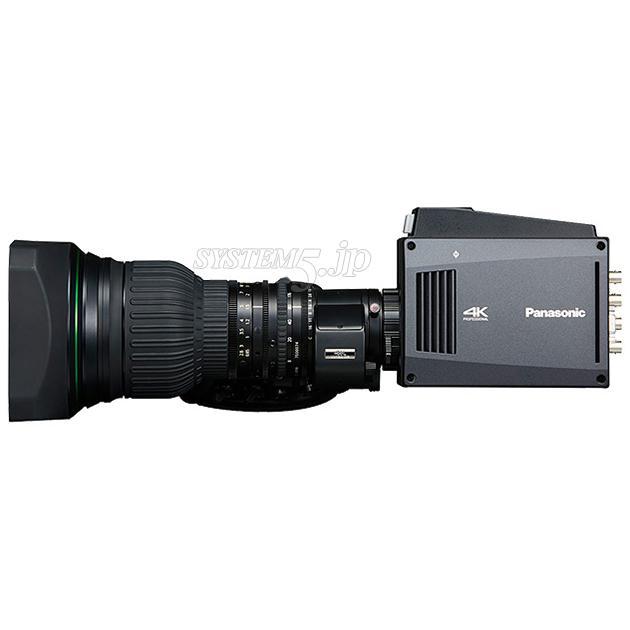

【生産完了】Panasonic AK-UB300GJ 4Kマルチパーパスカメラの商品説明
小型・軽量で多彩な機能を搭載した4K対応マルチパーパスカメラ
スポーツ中継やライブイベント、スタジオ撮影から空撮まで、多彩なシーンで活躍する多目的4Kカメラ。
撮影シーンに応じた2 つの感度モード（高感度モード/ 標準モード）を選択でき、新開発の霧除去技術や、オプションボード
12G出力ボード、3G TICO UHD出力ボード）差し替えによるケーブル1 本での伝送など、使いやすさを追求しました。
また、フォーカスアシスト機能、4K からのHDクロッピング機能も搭載。
さらに、HD- I P ストリーミング出力とIP 制御も行えるため、メーカー製システムカメラAWシリーズとシステムを一元化することができ、柔軟性・拡張性のある運用を実現します。
新世代4K 撮像方式
新世代4K 大判センサーに、外付けアダプターなしで2/3 型レンズを使用することができ、大判センサー専用に設計した変換レンズで高画質を実現。
新撮像方式により入射光を最大限に活用し、高いダイナミックレンジを実現します。
UHD/HD 同時出力対応
UHDとHD の同時出力に対応し、運用に応じた映像出力が選択可能です。
以下のフォーマットをサポートします。
【対応フォーマット】
■UHD
3840 x 2160/60p, 3840 x 2160/59.94p,
3840 x 2160/29.97p, 3840 x 2160/23.98p,
3840 x 2160/29.97PsF, 3840 x 2160/23.98PsF,
3840 x 2160/50p, 3840 x 2160/25p, 3840 x 2160/25PsF
■UHD_CROP
1080/59.94p_CROP, 1080/59.94i_CROP,1080/50p_CROP, 1080/50i_CROP
■HD
1080/60p, 1080/59.94p, 1080/59.94i,
1080/29.97PsF, 1080/23.98PsF, 1080/23.98p,
1080/50p, 1080/50i, 1080/25PsF,
720/60p, 720/59.94p, 720/50p
クロッピング機能
全体の映像撮影と同時に、最大3か所の指定エリアを選択して、見たい場所を切り出し（クロッピング）表示することが可能です。
指定エリアはコントローラーから瞬時に切り替えることができます。
Haze Reduction（霧除去）機能
霧などが発生しやすい場所での設置に対して、撮影映像を見やすい映像として送出する機能を搭載。
補正レベルは3 段階から選択可能です。
フラッシュバンド 補正機能※1
撮影中にフラッシュが発光した時に発生するフラッシュバンド（同フレーム内に明るい所と暗い所が発生する現象）を、カメラ信号処理LSIの高精度フラッシュバンド検出と補正機能により解消します。
インテリジェント自動調整機能
ホワイトバランス自動追尾機能
色温度が刻々と変化する屋外撮影で自動的にホワイトバランスを調整します。
被写体や撮影時間帯に応じて自動的に映像調整ができます。
■自動ゲイン制御
オートアイリスに加え、ショックを抑えた連続自動ゲイン可変（-6 dB-36 dB）が可能。
また、ノーマルモードの他に、動き優先（SPORTSモード）、画質優先（SNモード）を選択できます。
多彩なカラーコレクター機能
12 軸色補正、リニアマトリクスで彩度・色相を個別に微調整することが可能です。
さらに、独立した肌色調整機能（SKINCORRECTION）により、繊細な色表現を可能にしています。
DRS（ダイナミック・レンジ・ストレッチャー）機能※1
黒ツブレ・白トビを自動的に抑えるDRS 機能を搭載。
室内から屋外をのぞむような、同一画面内に明暗の混在するシーンにおいて、暗部・明部・中間調のそれぞれで高い階調表現が保持でき、黒ツブレ・白トビ・色トビが最小限に抑えられます。
その結果視覚的に広いダイナミックレンジの映像をリアルタイムで得ることができます。
リモートオペレーションパネル、リモートカメラコントローラーからIP 制御
リモートオペレーションパネル（ROP）AK-HRP200Gや、AK-HRP1000/AK-HRP1005GJおよび、リモートカメラコントローラーAW-RP50/AW-RP120Gを接続してカメラのシリアル制御、IP制御を行うことができます。
コンパクトなオペレーションパネルによるスムーズなリモートコントロールが可能です。
スキャンリバース機能
特殊撮影時に映像を上下および左右反転して表示できます。
NewTek AutoLink for Panasonic PTZソフトウェアと連携
「NewTek AutoLink for Panasonic PTZソフトウェア※2」をダウンロードして使用する事により、NewTek 社製TriCasterおよびIPシリーズVideo Mix Engine からネットワーク上で自動検知し、カメラからのストリーミング出力を直接扱うことが可能です。
総合:■電源
DC12 V( DC11 V - 17 V)
■消費電力
40 W( 本体のみ、3G SDI×4 出力時)
60 W( 全てのアクセサリーを接続し、各出力端子の最大供給時の最大電力)
■動作周囲温度
-10 ℃～45 ℃( 0 ℃以下では予熱が必要)
■動作周囲湿度
85% 以下 (相対湿度)
■保存温度
-20 ℃～60 ℃
■質量
約1.6 kg( 本体のみ)
■外形寸法(幅×高さ×奥行)
110 mm×140 mm×160 mm
(本体のみ、突起部分を除く)
カメラ部:■撮像素子
1100万画素、MOS×1
■レンズマウント
2/3 型バヨネット式
■ND フィルター
CLEAR、1/4、1/16、1/64
■ゲイン
-6、-3、0、3、6、9、12、15、18、21、24、27、30、33、36 dB
■蓄積ゲイン
6、12、18、24 dB から選択可能
■シャッタースピード
[59.94i]/[59.94p]モード
1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[29.97p]モード
1/48、1/50、1/60、1/96、1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[23.98p]モード
1/48、1/50、1/60、1/96、1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[50i]/[50p]モード
1/60、1/100、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[25p]モード
1/48、1/50、1/60、1/96、1/100、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
180.0 deg、172.8 deg、144.0 deg、120.0 deg、90.0 deg、45.0 deg
■シンクロスキャンシャッター
[59.94i]/[59.94p]モード:1/61.7 ～ 1/6130 秒
[29.97p]モード:1/30.9 ～ 1/2600 秒
[23.98p]モード:1/24.7 ～ 1/2880 秒
[50i]/[50p]モード:1/51.5 ～ 1/6250 秒
[25p]モード:1/25.7 ～ 1/3130 秒
■シャッター開角度
3 deg ～ 359.5 deg( 0.5 deg ステップで設定可能)
■感度
[NORMAL]
F6(2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F7(2000 lx、3200 K、89.9% 反射、1080/50i)
[HIGH SENS]:F10( 2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F11(2000 lx、3200 K、89.9% 反射、1080/50i)
■最低被写体照度
約0.01 lx(50%、F1.4、+36 dB(ゲイン)、
+24 dB(蓄積ゲイン)、29.97p/59.94 Hz、25p/50 Hz)
■映像S/N
60 dB( 標準()[DNR]=[ON])
■水平解像度
HD:1000TV 本以上 (中心)
UHD:1800TV 本以上 (中心)

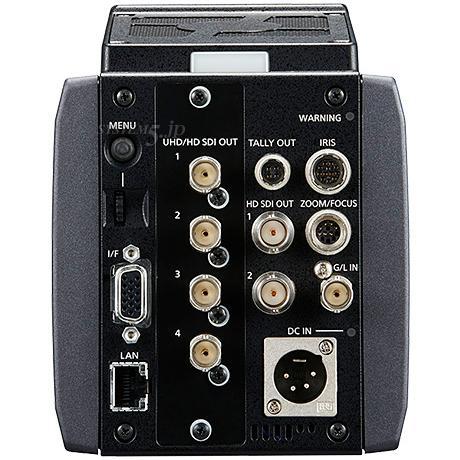

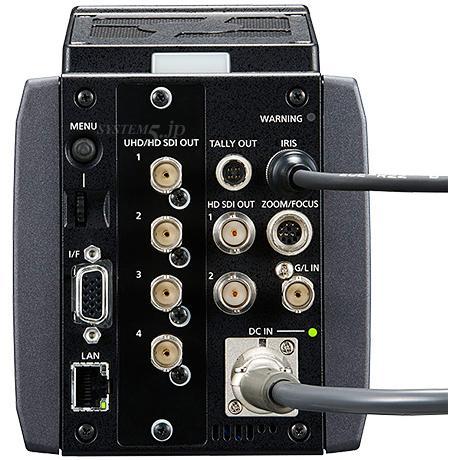

ビデオ入出力部:■HD SDI OUT 1端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■HD SDI OUT 2端子:BNC×1、1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 1端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 2端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 3端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 4端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
その他入出力部:■G/L IN端子:BNC×1、1.0 V[pp]、75 Ω
■I/F端子:D-SUB×1、15 ピン
■TALLY OUT端子:4 ピン×1
■IRIS端子:12 ピン×1
■ZOOM/FOCUS端子:12 ピン×1
■LAN端子:100BASETX/10BASET
■DC IN端子:XLR×1、4 ピン、DC12 V (DC11 V - 17 V)
仕様
総合
■電源
DC12 V( DC11 V - 17 V)
■消費電力
40 W( 本体のみ、3G SDI×4 出力時)
60 W( 全てのアクセサリーを接続し、各出力端子の最大供給時の最大電力)
■動作周囲温度
-10 ℃-45 ℃( 0 ℃以下では予熱が必要)
■動作周囲湿度
85% 以下 (相対湿度)
■保存温度
-20 ℃-60 ℃
■質量
約1.6 kg( 本体のみ)
■外形寸法(幅×高さ×奥行)
110 mm×140 mm×160 mm
(本体のみ、突起部分を除く)
カメラ部
■撮像素子
1100万画素、MOS×1
■レンズマウント
2/3 型バヨネット式
■ND フィルター
CLEAR、1/4、1/16、1/64
■ゲイン
-6、-3、0、3、6、9、12、15、18、21、24、27、30、33、36 dB
■蓄積ゲイン
6、12、18、24 dB から選択可能
■シャッタースピード
[59.94i]/[59.94p]モード
1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[29.97p]モード
1/48、1/50、1/60、1/96、1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[23.98p]モード
1/48、1/50、1/60、1/96、1/100、1/120、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[50i]/[50p]モード
1/60、1/100、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
[25p]モード
1/48、1/50、1/60、1/96、1/100、1/125、1/250、1/500、1/1000、1/1500、1/2000 秒
180.0 deg、172.8 deg、144.0 deg、120.0 deg、90.0 deg、45.0 deg
■シンクロスキャンシャッター
[59.94i]/[59.94p]モード:1/61.7 - 1/6130 秒
[29.97p]モード:1/30.9 - 1/2600 秒
[23.98p]モード:1/24.7 - 1/2880 秒
[50i]/[50p]モード:1/51.5 - 1/6250 秒
[25p]モード:1/25.7 - 1/3130 秒
■シャッター開角度
3 deg - 359.5 deg( 0.5 deg ステップで設定可能)
■感度
[NORMAL]
F6(2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F7(2000 lx、3200 K、89.9% 反射、1080/50i)
[HIGH SENS]:F10( 2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F11(2000 lx、3200 K、89.9% 反射、1080/50i)
■最低被写体照度
約0.01 lx(50%、F1.4、+36 dB(ゲイン)、
+24 dB(蓄積ゲイン)、29.97p/59.94 Hz、25p/50 Hz)
■映像S/N
60 dB( 標準()[DNR]=[ON])
■水平解像度
HD:1000TV 本以上 (中心)
UHD:1800TV 本以上 (中心)
ビデオ入出力部
■HD SDI OUT 1端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■HD SDI OUT 2端子:BNC×1、1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 1端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 2端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 3端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
■UHD/HD SDI OUT 4端子:BNC×1、3G/1.5G HD SDI:0.8 V[p-p]、75 Ω
その他入出力部
■G/L IN端子:BNC×1、1.0 V[pp]、75 Ω
■I/F端子:D-SUB×1、15 ピン
■TALLY OUT端子:4 ピン×1
■IRIS端子:12 ピン×1
■ZOOM/FOCUS端子:12 ピン×1
■LAN端子:100BASETX/10BASET
■DC IN端子:XLR×1、4 ピン、DC12 V (DC11 V - 17 V)
