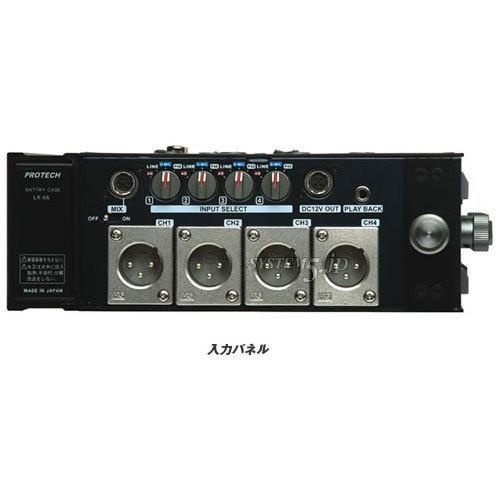

入力部
・オーディオ:
1-4ch XLR-3ピン(オス)×4
5・6ch RCAL/R各1
・入力レベル:
マイク-70--36dBm連続可変(1-4chのみ)
ライン-30-+4dBm連続可変
・インビーダンス:600Ω±10%
・DC
XLR-4ピン(オス)×1
BP-90型コネクタx1

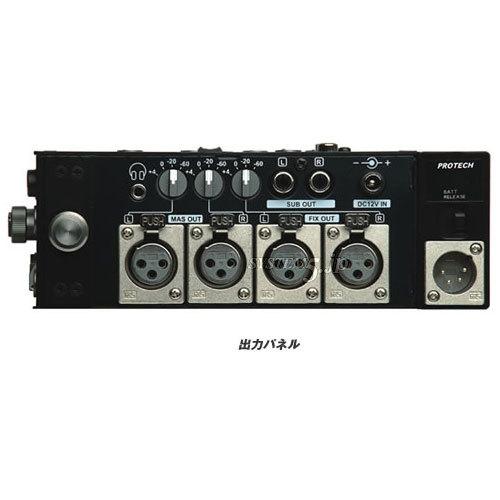

出力部
・マスター音声出力:
FIX XLR-3ピン(メス)L/R×各1
MAS XLR-3ピン(メス)L/R×各1
・サブ音声出力:RCA L/R×各1
・ヘッドホンモニター:
6.3φ ステレオ標準ジャックx1
3.5φ ステレオミニジャックx1
・最大出力:L/R +24dBm
・音声出力レベル:
L OUT+4・0・-20・-60dBm
R OUT+4・0・-20・-60dBm
600Ω負荷に適合する電子バランス出力
アンバランス出力
RCA OUT (L/R)-10dBs
MONI OUT -6dBs
8Ω以上の負荷に適合するアンバランス出力
統合特性
・周波数特性
ライン 50Hz-15KHz±1.0dB
MONI 50Hz-15KHz±3.0dB
・S/N
54dB以上(-70dBm入力時)
64dB以上( +4dBm入力時)
MONI60dB以上
(30KHz L.P.F使用、入力600Ωブランチ)
・歪み率
マイク及びライン 0.2%以下
MONI 2%以下(50Hz-15KHz)
付属回路
・イコライザー:
FRQ 250-8KHz
LEVEL -12-+12dB
(各ch独立調整及び0N/OFF可能)
・ファンタム電源
P-48V(+48V)及びA-B12Vを
各ch毎に装備、最大供給電源4ch合計30mA
・H.P.F:20-300Hz,-12dB/oct,周波数連続可変
・オシレーター:1KHz
・音声レベルメーター:
VU/ピーク切換え式
VU/ピークを各ch毎に切換え可能
・リミッター:各ch入力側独立4系統、独立ON/OFF可能
・プリファーダーライン:マスターボリューム直前確認機能
・バッテリー:
単三乾電池専用スライドケース(8本挿入)
BP90バッテリー
NP-1バッテリー
(別売りバッテリーホルダーFS-N01使用時)
ソニー社製リチウムイオンバッテリー
(別売りバッテリーアダプターBKW-L601使用時)
・外部DC入力:DC9-18V 最大0.5A
・消費電力:約0.3A
動作温度
0℃-40℃
保存温度
-20℃-50℃
質量
約1.9kg
外形寸法(幅×高さ×奥行)
206×60×172mm(電池ホルダー含む)
付属品
単三乾電池ホルダー(LR-68)
専用キャリングケース(SC-405)
キャリングベルト
取扱説明書
保証書
