BlackmagicDesign SWATEMPSW2ME4K ATEM 2 M/E Production Studio 4K

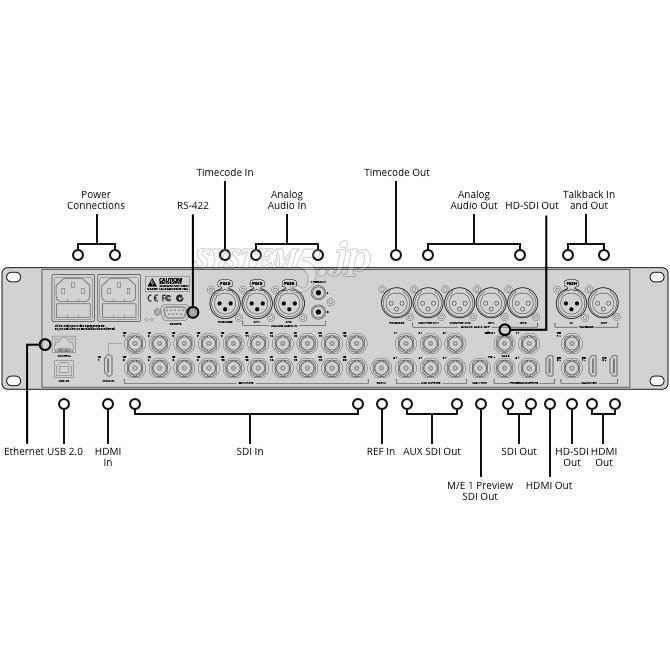

接続

■ビデオ入力合計
　20

■ビデオ出力合計
　13

■SDIビデオ入力
　10-bit 20系統。SD/HD/Ultra HD 4K切替可能。
　2チャンネルのエンベデッドオーディオ

■HDMIビデオ入力
　HDMI(タイプA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。
　2チャンネルのエンベデッドオーディオ

■アナログオーディオ出力
　プログラム出力 XLR 1系統、モニター出力 XLR 1系統

■その他のオーディオ出力
　タイムコード出力 XLR 1系統、トークバック出力 XLR 1系統

■SDIオーディオ出力
　SDI出力に2チャンネルエンベデッド

■オーディオ入力
　XLR 2系統、RCA 2系統

■その他のオーディオ入力
　タイムコード入力 XLR 1系統、トークバック入力 XLR 1系統

■同期入力
　3値シンクまたはブラックバースト

■フレームシンクロナイザー
　20系統。すべての入力に搭載。

■SDIプログラム出力
　10-bit 3系統。SD/HD/Ultra HD 4K切替可能。

■HDMIプログラム出力
　HDMI(タイプA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。

■ダウンコンバートSDIプログラム出力
　10-bit 1系統(Ultra HD 4KーHD)

■コンピューターインターフェース
　USB2.0 1系統

■SDIプレビュー出力
　10-bit 1系統。SD/HD/Ultra HD 4K切替可能

■SDI Aux 出力
　10-bit 6系統。SD/HD/Ultra HD 4K切替可能

■マルチビュー出力
　SDI 2系統、HDMI 2系統。同時に
　使用可能

■各マルチビュー出力数
　SDI 2系統、HDMI 2系統

■コントロールパネル接続
　イーサネットは10/100/1000 BaseTをサポート。
　パネルと筐体を直接、あるいはネットワーク経由で接続。

■タリー出力
　Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加
　(同梱されていません。)

フォーマット

■対応SDフォーマット
　525/29.97 NTSC 4:3、16:9、625/25 PAL 4:3、16:9

■対応HDフォーマット
　720p50、59.94、1080p23.98、24、25、29.97、50、59.94、1080i50、59.94

■対応Ultra HDフォーマット
　2160p23.98、24、25、29.97

■SDI規格
　SMPTE 259M、SMPTE 292M、SMPTE 424M.

■ビデオサンプル
　4:2:2

■色精度
　10-bit

■カラースペース
　REC 601、REC 709、REC 2020

■コンピューター用HDMI入力解像度
　720 x 480i 59.94Hz、 720 x 576i 50Hz、 1280 x 720 59.94Hz、
　1280 x 720 50Hz、 1920 x 1080 50Hz、 1920 x 1080 59.94Hz、
　3840 x 2160 23.98Hz、 3840 x 2160 24Hz、 3840 x 2160 25Hz、3840 x 2160 29.97Hz
　注:スイッチャーが23.98Hz、29.97Hz、59.94Hzフォーマットのときは、
　それぞれ24Hz、30Hz、60Hz入力に対応。

ソフトウェア

■対応SDフォーマット
　625/25 PAL 4:3および16:9、525/29.97 NTSC 4:3および16:9

■対応HDフォーマット
　720p50、720p59.94、1080p23.98、1080p24、1080p25、1080p29.97、1080i50、1080p50、1080i59.94、1080p59.94

■対応Ultra HD 4Kフォーマット
　3840x2160p23.98、3840x2160p24、3840x2160p25、3840x2160p29.97

■SDI規格
　SMPTE 259M、292M

■ビデオサンプル
　4:2:2

■色精度
　10-bit

■カラースペース
　REC 601、REC 709、REC 2020

■コンピューター用HDMI入力解像度
　720 x 480i 59.94Hz、720 x 576i 50Hz、1280 x 720 59.94Hz、1280 x 720 50Hz、1920 x 1080 50Hz、1920 x 1080 59.94Hz、3840 x 2160 23.98Hz、3840 x 2160 24Hz、3840 x 2160 25Hz、3840 x 2160 29.97Hz 注:スイッチャーが23.98Hz、29.97Hz、59.94Hzフォーマットのときは、それぞれ24Hz、30Hz、60Hz入力に対応。

処理

■カラースペースコンバージョン
　ハードウェアベースのリアルタイムコンバージョン

■処理遅延
　< 2ライン

■オーディオミキサー
　2チャンネルミキサー × 22入力系統。
　On/Off/Audio-Follow-Videoを選択可能。
　レベルおよびピークを測定。
　マスターゲインコントロール。
　モニタリング専用アナログ出力。

■4KーHDダウンコンバージョン
　対応。プログラム出力×1系統

オペレーティングシステム

Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan、またはそれ以降のバージョン。
Windows 8.1 64-bit、
Windows 10 64-bit

製品仕様

■レイヤー数
　13

■アップストリームキーヤー
　4

■ダウンストリームキーヤー
　2

■リニア/ルマキーヤー
　7

■クロマキーヤー
　4

■パターンジェネレーター
　7

■カラージェネレーター
　2

■トランジションキーヤー(スティンガー/DVE)
　各1系統

■3Dボーダー、ドロップシャドウ付きDVE対応。
　プログラム出力×1系統

■コントロールパネル互換
　ATEM 2 M/E Broadcast Panelを推奨。
　ATEM 1 M/E Broadcast Panelと互換。
　ATEM Software Controlパネルを同梱。

ディスプレイ

■インターフェース
　モニターの最低解像度 1366 x 768

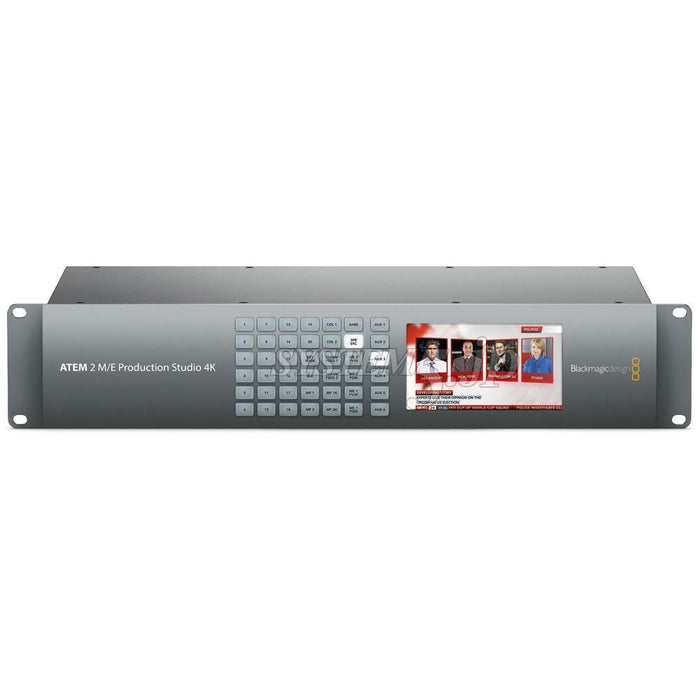

■フロントパネル
　ビデオモニタリング用LCD、Aux切替用の42個のLEDボタン

メディアプレーヤー

■メディアプレーヤー
　2

■チャンネル
　各メディアプレーヤーにフィル&キー

■メディアプールのスチルイメージ容量
　32(フィル&キー付き)

■メディアプールのクリップ容量
　2(フィル&キー付き)

■Ultra HD 4Kクリップの最大フレーム数
　180フレーム

■1080クリップの最大フレーム数
　720フレーム

■720pクリップの最大フレーム数
　1600フレーム

■NTSC/PALクリップの最大フレーム数
　3600フレーム

■メディアプールのスチルイメージフォーマット
　PNG、TGA、BMP、GIF、JPEG、TIFF

■メディアプールのビデオファイルフォーマット
　TGAシーケンス

■メディアプールのオーディオファイルフォーマット
　WAV、MP3、AIFF

マルチビューモニタリング

■ウィンドウ数
　2 x 10

■ルーティング可能なウィンドウ
　16

■タリー
　赤はプログラム出力、緑はプレビュー出力

■ウィンドウ・ソース・ラベル
　対応

インストール

2Uラックマウントサイズ

電源条件

■使用電力
　150W

■電源
　国際対応AC電源2個内蔵 100-240V AC

サイズ

作動環境

■作動温度
　0°-40°C(32°-104°F)

■保管温度
　-20°-60°C(-4°-140°F)

■相対湿度
　0%-90%(結露なし)

保証

12ヶ月限定メーカー保証
