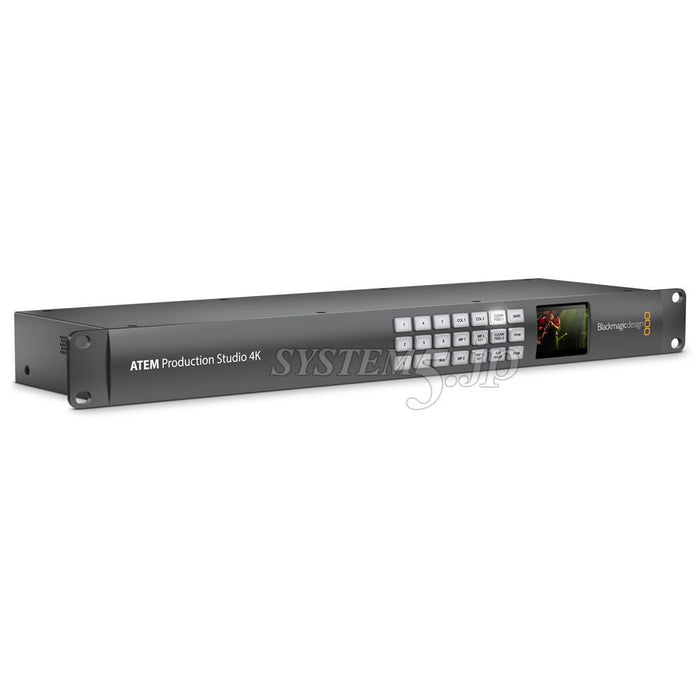

BlackmagicDesign SWATEMPSW04K ATEM Production Studio 4K
【ご確認下さい】
BlackmagicDesign社の製品はシステム構築最低要件をメーカーサポートページにてご確認いただけます。
ブラックマジックデザインサポートページ
■ビデオ入力合計
8系統
■ビデオ出力合計
6系統
■SDIビデオ入力
10-bit 4系統。SD/HD/Ultra HD 4K切替可能。
2チャンネルのエンベデッドオーディオ
■HDMIビデオ入力
HDMI(タイプA)10-bit 4系統。
SD/HD/Ultra HD 4K切替可能 2チャンネルのエンベデッドオーディオ
■アナログオーディオ出力
XLR 2系統
■オーディオ入力
XLR端子 2系統、RCA端子 2系統
■同期入力
3値シンクまたはブラックバースト
■フレームシンクロナイザー
8系統。すべての入力に搭載
■SDIプログラム出力
10-bit 1系統。SD/HD/Ultra HD 4K切替可能
■HDMIプログラム出力
HDMI(タイプA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能
■ダウンコンバートSDIプログラム出力
10-bit HD 1系統(Ultra HD 4KーHD)
■SDIオーディオ出力
SDI出力に2チャンネルエンベデッド
SDI Aux 出力
1
■マルチビュー出力
1
■各マルチビュー出力数
HD-SDI 1系統、HDMI 1系統
■コントロールパネル接続
イーサネットは10/100/1000 BaseTをサポート。
パネルと筐体を直接、あるいはネットワーク経由で接続。
■対応SDフォーマット
525/29.97 NTSC 4:3、16:9、625/25 PAL 4:3、16:9
■対応HDフォーマット
720p50、59.94、1080p23.98、24、25、
29.97、50、59.94、1080i50、59.94
■対応Ultra HDフォーマット
2160p23.98、24、25、29.97
■SDI規格
SMPTE 259M、SMPTE 292M、SMPTE 424M.
■ビデオサンプル
4:2:2
■色精度
10-bit
■カラースペース
REC 601、REC 709
■コンピューター用HDMI入力解像度
720 x 480i 59.97Hz、 720 x 576i 50Hz、1280 x 720 59.94Hz、
1280 x 720 50Hz、 1920 x 1080 59.94Hz、1920 x 1080 50Hz、
3840 x 2160 23.98Hz、 3840 x 2160 24Hz、
3840 x 2160 25Hz、 3840 x 2160 29.97Hz
■カラースペースコンバージョン
ハードウェアベースのリアルタイムコンバージョン
■処理遅延
1ライン
■オーディオミキサー
2チャンネルミキサー×10入力系統。
オン/オフ/Audio-Follow-Videoを選択可能。
オーディオレベルおよびピークを計測。マスターゲインコントロール。
アナログ出力を別のモニタリングに使用可能
4KーHDダウンコンバージョン対応。プログラム出力×1系統
■同梱コントロールパネル
ATEM Software Controlパネルを無償で同梱
■タリー出力
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加
(同梱されていません。)
■コンフィギュレーション
ATEM Software Control Panel経由で設定。
ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Switcher Utilityで設定
■ソフトウェアアップデート
USBをMac OS X、Windowsコンピューターに直接接続。
ATEM Switcher Utilityを同梱
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan、またはそれ以降のバージョン。
Windows 8.1 64-bit、
Windows 10 64-bit
■レイヤー数
4
■アップストリームキーヤー
1系統
■ダウンストリームキーヤー
2系統
■リニア/ルマキーヤー
3系統
■クロマキーヤー
1系統
■パターンジェネレーター
2
■カラージェネレーター
2
■ディスプレイ・インターフェース
モニターの最低解像度 1366 x 768
■メディアプレーヤー
2系統
■チャンネル
各メディアプレーヤーにフィル&キー
■メディアプールのスチルイメージ容量
20(フィル&キー付き)
■メディアプールのスチルイメージフォーマット
PNG、TGA、BMP、GIF、JPEG、TIFF
■ウィンドウ数
1 x 10
■ルーティング可能なウィンドウ
8
■タリー
赤はプログラム出力、緑はプレビュー出力
■ウィンドウ・ソース・ラベル
対応
■コントロールパネル互換
ATEM Software Controlパネルを同梱 ATEM 1 M/E Broadcast Panel、
ATEM 2 M/E Broadcast Panelと互換
■入力電圧
110-240VAC
■使用電力
60W
■作動温度
0°-40°C(32°-104°F)
■保管温度
-20°-60°C(-4°-140°F)
■相対湿度
0%-95%(結露なし)
