BlackmagicDesign VHUBUV/72CH Universal Videohub 72
【ご確認下さい】
BlackmagicDesign社の製品はシステム構築最低要件をメーカーサポートページにてご確認いただけます。
ブラックマジックデザインサポートページ
【ご注意】

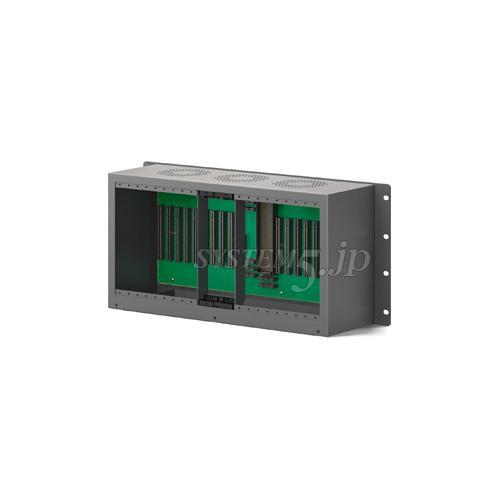

※この商品はラックフレームのみです。ご希望のインターフェースボード(別売)やクロスポイント(別売)などを組み合わせてご使用いただく商品です。
※AC電源ケーブル・アダプターは付属しません。別途ご購入ください。

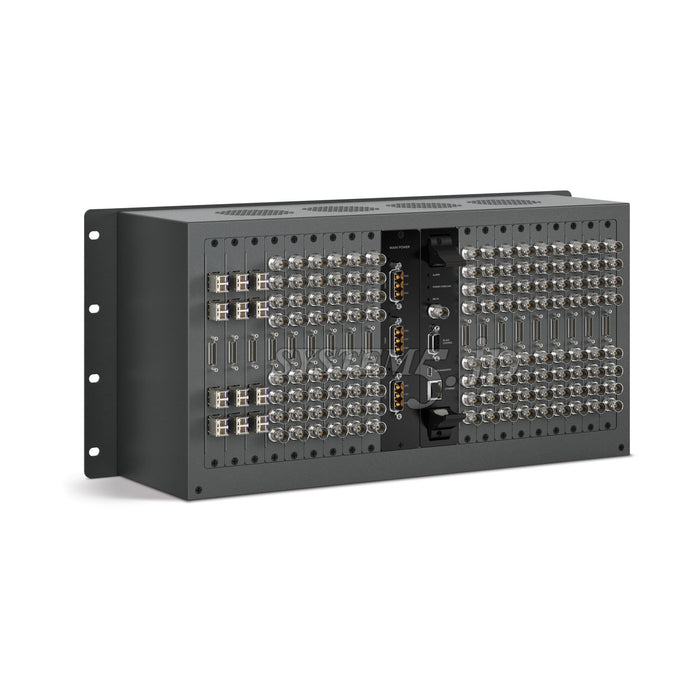

3G/HD/SD、デッキコントロールに対応した、究極のルーティングスイッチャー(フレームのみ)クロスポイントカードは72×72あるいは288×288を選択でき、ホットスワップ可能な、標準タイプBNC SDI/光ファイバーインターフェースのモジュールを追加することで、簡単にアップグレードできます...
詳細を全部見る独自の3Gb/s SDIならびに光ファイバールーターを構築可能なUniversal Videohub 72 Crosspoint最大72×72系統のSDIポートならびにコントロールポート、イーサネット/シリアルルーター・コントロール、ゲンロック、アラーム指示器をサポートしています。Univer...
詳細を全部見る4系統のSDI入力、4系統のSDI出力、4系統のデッキコントロールポート搭載したSDIインターフェースです。フルリクロッキング機能、SD、HD、3Gb/s SDIの自切り替え機能を搭載しています。
4系統の入力、4系統の出力、4系統のデッキコントロールポート、リクロッキング機能、SD、HD、3Gb/sに対応する光ファイバーインターフェースです。3Gb/sで25kmまでの1310nmレーザードライバ/レシーバー。
72×72系統のBNC SDI、光ファイバーに十分な電力を供給する450Wの電力供給カード必要に応じて、外付けのブリック型12v電力供給(別売り)を最大3個追加できます。3個の電源供給で、72×72系統のBNC SDIあるいは光ファイバーにも十分な電力を供給できます。
リモートコントロールが必要な場合、このケーブルを使用すると、BNC SDIあるいは光ファイバーSDIインターフェースに、4つの独立したリモートコントロールポートを追加できます。
Videohub用のACアダプタ(12V、150W)です。
Level A/Level B 両方に対応
■SDIビデオ入力
最大72系統(SDI/HD-SDI、3Gb/s SDI、ASI。BNC SDI、光ファイバーSDIに対応。)
■SDIビデオ出力
最大72系統(SDI/HD-SDI、3G SDI、ASI。SDIリクロッキング機能搭載。
BNC SDI、光ファイバーSDIに対応。)
■リファレンス入力
1系統。あらゆるSD/HD/2K SDIおよび光ファイバー接続でブラックバースト/3値シンク対応。
■対応マルチレート
SD、HD、3G-SDIの自動検出。
2K、HD、SDビデオ、DVB-ASIの同時ルーティングに対応。
■アップデート
USB 2.0高速(480Mb/s)インターフェース
■デバイスコントロール
最大72系統のSony準拠RS-422双方向デッキコントロールポート。
ブレイクアウトケーブル使用。
■ルーターコントロール
IPネットワーク上で共有されたRJ45イーサネット、
Smart Control、Master Controlを使用。
■ルーターコンフィギュレーション
IPネットワーク上で共有されたRJ45イーサネットあるいはUSB2.0(IP設定のみ)
高速インターフェースを使用。
■RS-422ルーターコントロール
ルーターのクロスポイントスイッチング・コントロールに入力1系統。
■リクロッキング
すべてのSDI出力
■GPI
外付けアラーム接続用GPIコネクター
■対応SDフォーマット
625/25 PAL、525/29.97 NTSC
■対応HDフォーマット
1080p23.98/24/25/29.97/30/50/59.94/60、
1080PsF23.98/24/25/29.97/30、
1080i50/59.94/60、
720p23.98/24/25/29.97/30/50/59.94/60
■対応2Kフォーマット
2048 x 1556p23.98/24/25
■SDI規格
SMPTE 259M、 SMPTE 292M、 SMPTE 296M、 SMPTE 310M、
SMPTE 425M-A、SMPTE 425M-B、ITU-R BT.656、ITU-R BT.601
■SDIビデオレート
SDIビデオ接続はSD、HD、2Kを切替可能。
SDIは270 Mb/s SD-SDI、1.5 Gb/s HD-SDI、3Gb/s HD、2K SDI間で切替可能。
■SDIビデオサンプリング
4:2:2、4:4:4
■SDIオーディオサンプリング
テレビ標準サンプルレート(48kHz/24bit)
■SDI色精度
4:2:2、4:4:4 10-bit
■SDIカラースペース
YUV、RGB
■SDI自動切替
それぞれの入力でSD-SDI、HD-SDI、3G-SDI、DVB-ASIが自動的に選択されるため、
個々の入力で異なるテレビ規格を使用可能。
■対応SDIメタデータ
SMPTE 352Mのデータに付属されるビデオペイロードIDに対応。
ソフトウェアコントロール:Windows、Mac OS X用の無料ルーターコントロールを同梱
ファームウェアアップグレード:同梱のファームウェアアップデートアプリケーションを使用
インストール:5Uラックマウントサイズ。奥行き6インチ以下
停電保護:ルーター接続設定はホストコンピューターと関係なく本製品に記録。電源復旧時に瞬時に回復
電源:リダンダント電源オプション。外付けアラームのためのGPIアラーム
製品保証:3年限定メーカー保証
■電源
リダンダント電源オプションが利用可能。
■停電保護
ホストコンピューターと関係なく、
ルーター接続設定を保存し電源復旧時に瞬時に回復。
5Uラックマウントサイズ。奥行き6インチ以下
■作動温度:
0°-40°C(32°-104°F)
■保管温度:
-20°-45°C(-4°-113°F)
■相対湿度
0%-90%(結露なし)
3年限定メーカー保証
