VideoPro VPC-SH3STD SDI to HDMIコンバーター(スタンダードモデル)の商品説明
SDI 端子に入力された信号を同じ解像度でHDMI端子から出力する、スタンダードモデルのコンバーター
主な特長
■SDI 端子に入力された信号を、同じ解像度でHDMI端子から出力します。(解像度等の変換機能はありません)
■SD-SDI,HD-SDI,3G-SDILevelA、3G-SDILevelB 信号を入力可能です。
■SDI 端子に入力された信号を2分配して出力できます。(変換はされません)
■USB給電に対応。
■ACアダプタ及びUSB給電による電源2重化に対応。

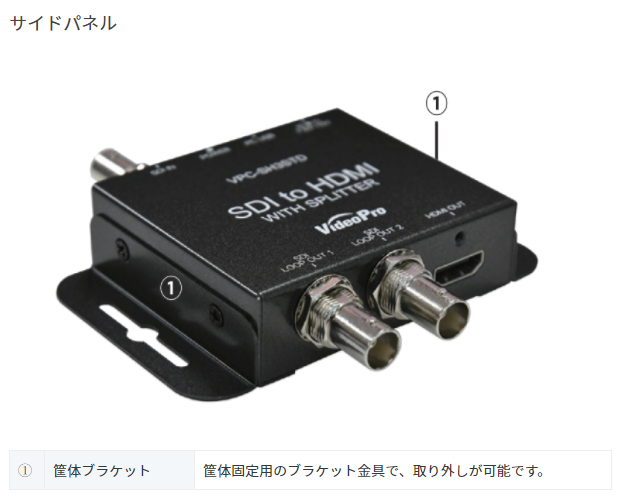

■取り付け金具が着脱可能になりました
■RoHS 指令準拠
※HDCP(著作権保護)のかかった信号は入力できません
※詳細設定やファームウェアのアップデートにはマイクロUSBケーブルとWindowsを搭載したPCを別途ご用意いただく必要があります。また、従来機種のミニUSB端子とは異なりますのでご注意願います。

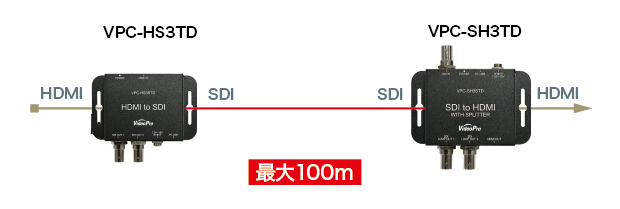

VideoProを使用した、SDIケーブルの延長方法
HDMIでは標準で5mまでしかケーブル長を伸ばすことができません。
特殊な機材を使用することで延長することは出来ますが、VideoProを使用してHDMIからSDIに変換すれば、安価な同軸ケーブルでケーブル延長を行う事が出来ます。

仕様
商品構成
取扱説明書 x 1
専用ACアダプタ(日本国内仕様) x 1
VPC-SH3STD本体 x 1
ブラケット x 2(本体に付属)
ケーブルクランプ x 2(HDMI, USBケーブル用)
SDI入力
■3G-SDI Level A Direct image format mapping (SMPTE 425M)
■3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
■HD-SDI (SMPTE 292M)
■SD-SDI (SMPTE 259M)
SDIスルー出力
アクティブスルー(イコライザ/リクロックは常に有効)
SDI入力対応フォーマット
■SD-SDI
720x480i59.94, 720x576i50,
■HD-SDI
1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30
■3G-SDI Level A
1920x1080p59.94/p60/p50
■3G-SDI Level B-DL
1920x1080p59.94/p60/p50
※3G-SDI Level B-DSには非対応
HDMI出力対応フォーマット
■SD
720x480i59.94, 720x576i50,
■HD
1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
■3G
1920x1080p59.94/p60/p50
オーディオ入力
SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz)
オーディオ出力
HDMIエンベデッド・オーディオ(LPCM, Max.8ch, 48kHz)
入出力遅延
最大2ライン
推奨SDIケーブル
■RG6(5CFB相当) 75Ωの場合
3G: 最大100m / HD: 最大170m / SD: 最大400m
■RG59(3C2V相当) 75Ωの場合
3G: 最大86m / HD: 最大 120m / SD: 最大 280m
※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

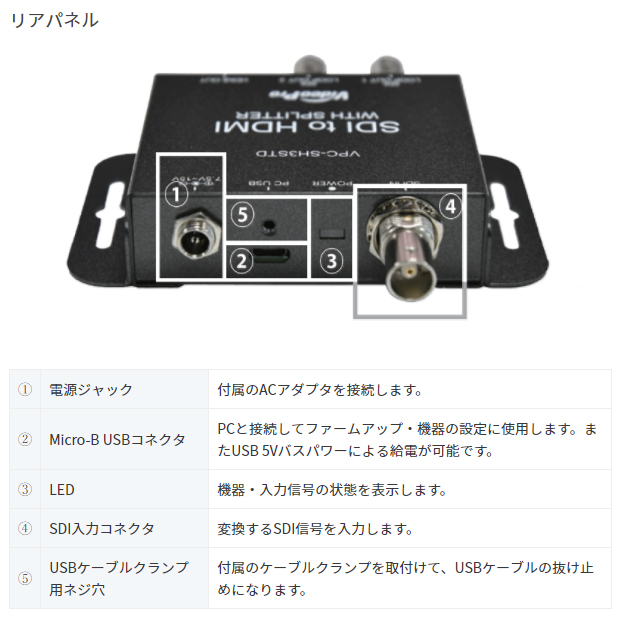

入力端子
SDI(75Ω BNC) x 1

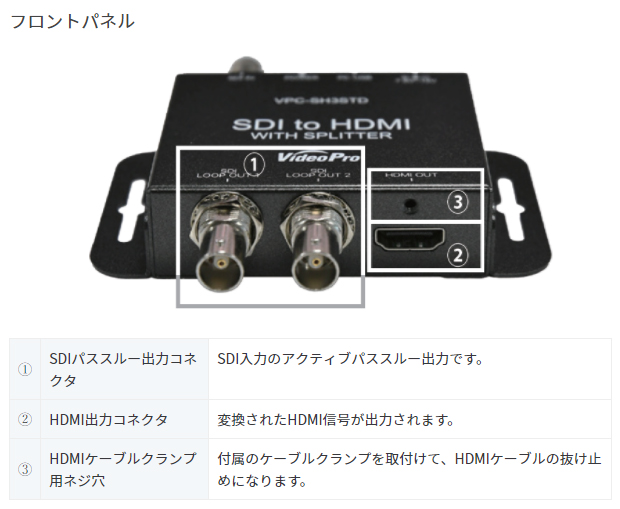

出力端子
HDMI Type A x 1系統
SDI LOOP THRU(アクティブスルー出力) (75Ω BNC) x 1
USBコネクター
USB Micro-B x 1
HDMI コネクター
TYPE A [19-pin female]
ケース
SECC
外形サイズ/重量
103.6(W) × 63.6(D) × 22.5(H)mm ※ブラケット含む
204g
電源
ACアダプタ:AC100-240V / DC12V 最大160mA
USBバスパワー+5V 最大330mA
※電源はACアダプタ給電が優先されます。
消費電力
2.27W(ACアダプタ含む)
温度条件
動作温度範囲:0-50°C ※結露なきこと
保存温度
-20-+60°C
