商品説明

【主な特長】ControlSpace ESP-880 engineered sound processorsは、1Uサイズでありながら豊富なアナログ入出力を装備し、パワフルな信号処理を実現する高品質オーディオシグナルプロセッサーです。
アナログ入出力は8入力x8出力を装備し、内蔵のESPLink端子(8chデジタル出力)に加えてデジタル拡張スロットを使えば、ネットワークオーディオの入出力が容易に拡張できます。
また、フロントパネルのEthernet端子によるネットワークコントロールや豊富なオプションコントローラーに対応し、さまざまなアプリケーションに合わせて最適なシステム構築が可能です。

豊富な入出力、3モデルラインアップ

1UサイズのESPシリーズは、アナログ入出力の異なる3モデル(ESP-880/ESP-1240/ESP-4120)をラインアップし、さまざまなシステムニーズに柔軟に対応することが可能です。
スタンドアローンおよびネットワークアプリケーションの両方において、より最適なシステム構築を実現します。


高品質オーディオプロセッシング

ハイクオリティなアナログ回路を採用し、低ノイズと115dBという十分なダイナミックレンジを確保しています。
AD/DAコンバーターは24bit/48kHzの仕様で、32bit fixed/floating-point DSP + ARMプロセッサーによる強力な処理能力を誇ります。
これにより、高品質かつ余裕のシグナルプロセッシングを提供します。


優れたインターフェース

フロントパネルにはEthernet (RJ-45)コネクターを装備し、専用ソフトウェアによる容易なシステム設定を実現します。
背面にはESPLink端子を標準装備し、Bose PowerMatchアンプへ8chデジタルオーディオ出力が可能です。
また、オプションのネットワークカードを装着できる拡張カード用スロットを背面に1つ装備しています。

ESP-880 各部詳細

<フロント>


1. LEDインジケーター : Power、Signal、Ethernet、Serial indication
2. Ethernetコネクター: RJ45ジャック、ネットワークコントロール用

<リア>


1. アナログオーディオ端子 : 入力端子(バランス、マイク/ラインレベル)、出力端子(ラインレベル)
2. ESPLink出力端子 : PowerMatchアンプ(PM ESPLINKカード装備)との接続用端子
3. RS232 : 5-wire、RS-232C(DTE)シリアルデータインターフェース端子
4. デジタル拡張スロット : オプションのデジタル拡張カード用スロット
5. ACインレット
6. RS485 : CC-16ゾーンコントローラー用端子
7. コントロール入力端子 : GPI入力x5
8. コントロール出力端子 : GPO出力x5

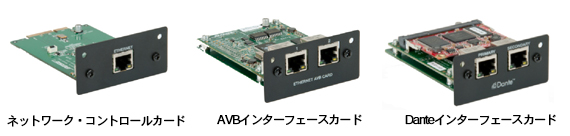

多様なオーディオネットワークに対応

Ethernet (RJ-45)コネクターを拡張できるネットワーク・コントロールカードに加え、DanteやAVB(※)などのオーディオネットワーク規格に対応した拡張カードをラインアップ。
Bose製品はもちろん、他社の製品/システムを統合したネットワーク構築が可能です。


(※)AVBインターフェースカードは将来対応予定。

ControlSpace Designer software

ControlSpace Designer softwareにより、シグナルプロセッシングとコントロール機能の両方を設定することが可能です。
バージョンアップされたControlSpace Designer softwareでは、ESP-880/1240/4120、新たなオーディオネットワークカードの設定をサポートしています。


※ControlSpace Designer ソフトウェアダウンロードページはこちらから

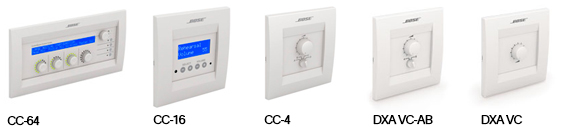

多彩なオプションコントローラー

Ethernet接続のCC-64、RS485接続のCC-16によるコントロールはもちろん、GPI用コントローラーはCC-4に加えて新たにDXA VC-AB、DXA VCの2機種をサポート。
サードパーティー製のスイッチ(接点)やボリューム(10kΩ・B型)、シリアル制御によるコントロールにも対応します。

仕様

内蔵DSP

■シグナルプロセッサー
 32-bit fixed/floating-point DSP +ARM, 456 MHz

■最大処理能力
 3.6 GIPS / 2.7 GFLOPS

■ディレイ
 43 s

■オーディオレイテンシー
 860 μs (アナログ入出力時)

■A/D、D/Aコンバータ
 24-bit

■サンプリングレート
 48 kHz

オーディオパフォーマンス

■周波数特性(±3dB)
 20 Hz - 20 kHz (+0.3 dB/-0.1 dB)

■全高調波歪率
 0.002% (+4 dBu、A-weighted/20 Hz - 20 kHz)

■チャンネルセパレーション(クロストーク)
 -105 dB以下 (+4 dBu入出力時、1 kHz)

■ダイナミックレンジ 115 dB以上 (A-weighted/20 Hz - 20 kHz、アナログ入出力)

オーディオ入力

■入力ch
 アナログ8ch (バランス、マイク/ラインレベル)、デジタル16ch (オプションカード装着時)

■入力端子
 3.81mm Phoenix Contact 6ピン端子

■入力インピーダンス
 12 kΩ @ 1 kHz (ファンタム電源ON&OFF時)

■最大入力レベル
 +24 dBu

■入力換算ノイズ
 -118 dB (48 dBゲイン設定時)

■ファンタム電源
 +48 VDC、10 mA (入力チャンネルごとに設定可)

■ゲイン設定
 0/14/24/32/48/54/64 dB

オーディオ出力

■出力ch
 アナログ8ch (バランス、ラインレベル)、ESPLink 8ch、デジタル16ch (オプションカード装着時)

■出力端子
 3.81mm Phoenix Contact 6ピン端子(アナログ)、EIAJ optical (ESPLink)

■出力インピーダンス
 200 Ω

■最大出力レベル
 +24 dBu

コントロール入力

■入力
 アナログまたはデジタル5入力、2 kΩ内部プルアップ抵抗 (5Vプルアップ)、3.81mm Phoenix Contact 6ピン端子

■アナログ入力電圧範囲
 0V-3.3V (最大5V)

■デジタル入力電圧範囲
 0V-3.3V (threshold電圧1.6V)

コントロール出力

■出力
 デジタル5出力、3.81mm Phoenix Contact 6ピン端子

■出力電圧
 High: 8 V (open circuit), 2.5 V @ 10 mA / Low: 1 V以下 @ 100 mA, push-pull

インジケーター/コントロール

■LEDインジケーター
 Power/Status、Signal、Ethernet、Serial (RS-232 + CC-16)

■オーディオシグナル表示
 緑色(-60 --25 dBFS)、黄色(-24 --3 dBFS)、赤色(-2 dBFS-Clip)

電気特性

■電源電圧(±10%)
 AC100V 50/60 Hz

■消費電力
 15 VA以下 (周囲温度40℃)

その他 仕様

■ラックサイズ
 1 RU

■冷却システム
 側面通気

■動作温度範囲
 0°C - 40°C

■PC設定ソフトウェア
 ControlSpace Designerソフトウェア

■ネットワークコントロール
 Ethernet (RJ-45)、100Mb

■コミュニケーションポート
 RS-232 (DB9M、DTE)、Bose CC-16 (3.81mm Phoenix Contact 3ピン端子)

■拡張用スロット
 コントロール/オーディオネットワーク×1

■最大オーディオ入出力数
 56ch (アナログ8x8ch、ESPLink out 8ch、拡張カードデジタル16x16ch)

■外形寸法
 483(W) X 44(H) X 215(D) mm

■質量
 2.6 kg

備考

※仕様、規格、外観、価格などは、予告なく変更する場合があります。
※Danteは、Audinate Pty Ltd の商標です。
※他のすべての商標は、それぞれの所有者に帰属します。
