持ち運びの利便性や撮影現場で求められる堅牢性を向上した薄型・軽量モデルのマルチフォーマット液晶モニター
薄型・軽量・頑丈な新筺体

薄型・軽量の追求とともに、質感やデザインにもこだわった新筺体を採用しました。
背面入力部は、内側に切れ込んだ構造により入出力端子を保護しています。
また、オプションの保護パネルやコーナーバンパーにより、撮影現場や運搬時のダメージからモニターを守ることができます。

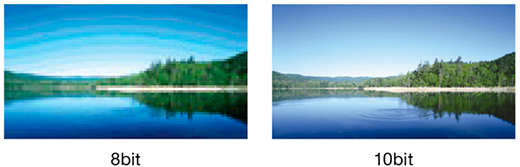

高性能LCD、10ビット画像処理エンジン搭載による優れた階調表現

フルHD(1920×1080ピクセル)の高精細、広視野角のLCDパネルを搭載。10ビット画像処理エンジンにより、鮮明で滑らかな階調表示を実現します。
また、10ビットパネルドライバーにより、約10億7000万色の再現が可能です。


放送規格を包含するマルチカラースペース対応

放送規格ITU-R BT.709、EBU、SMPTE-Cの色域を忠実に再現します。

各種ガンマモードを搭載

下記ガンマモードの搭載により画像に合わせた最適な表示が可能です。
・搭載のガンマ:2.2、2.40

入力波形(ウェーブフォーム)/オーディオレベル(8CH)/ベクトルスコープ表示機能

入力信号の波形やオーディオレベル(エンベディッドオーディオのみ対応)、ベクトルスコープを画面に表示できます。
ウェーブフォーム選択時はラインを表示させ、ライン位置の波形の表示や、20IRE部分の拡大表示が可能です。
また、ベクトルスコープ選択時はターゲットを75%と100%に切り替えが可能です。

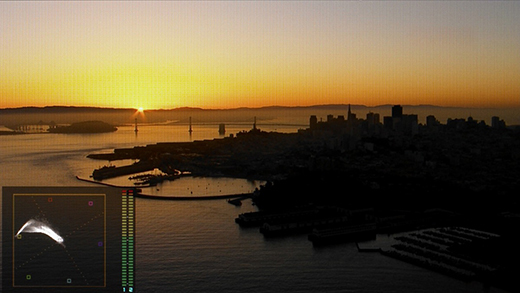

■ベクトルスコープ

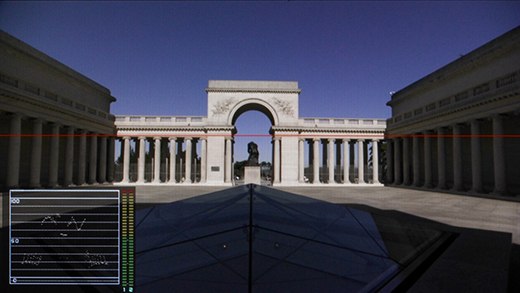

■ライン位置でのウェーブフォーム

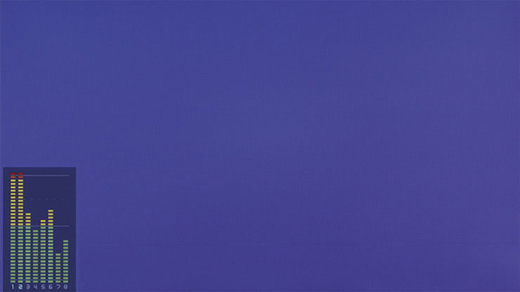

■8chオーディオレベル表示モード


カメラフォーカス機能

ユーザーコントロールメニューでの上限値以上にアパーチャーの値を上げ、画像の輪郭をはっきりさせます。
フォーカスがあった部分に色を付けて表示することもでき、素早く正確なフォーカス合わせが可能です。

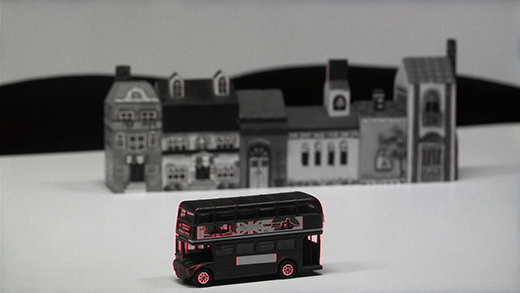

カメラフォーカス:ON
カメラフォーカス:ON

高性能のI/P変換を実現

ハードウェア変更により、インターレースプログレッシブ変換(I/P変換)時、映像信号の0.5フィールド以下の低遅延処理を実現しました。
また、I/P変換に際し、最適な信号処理を自動的に選択するため、その都度設定する手間が省けます。

3G-SDI(2系統)やHDMIなどのインターフェースを標準装備

3G-SDI×2系統、HDMI、コンポジット、オーディオの各入力信号に対応します。

DC駆動対応、低消費電力の実現

外部DC駆動(12-17V)に対応しており、中継車、ドラマ制作などのフィールド環境でもご利用いただけます。
また、従来製品と比べ、25%以上の低消費電力を実現しています。

タイムコード表示、IMD(インモニターディスプレイ)機能

SDI信号上のタイムコード(VITC/LTC)を画面に表示できるほか、外部リモート機能を利用して画面上にソース名やタリー情報を表示させることができます(TSL UMD Protocol-V5.00に対応)。

■タイムコードとウェーブフォーム

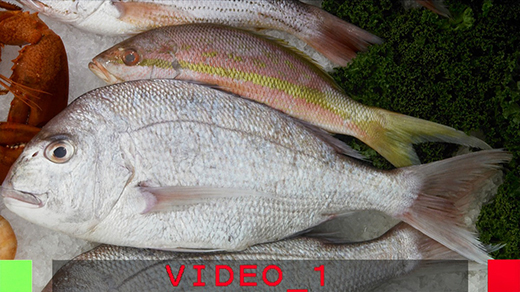

■IMD表示


【その他の特長】
■ラックマウント/EIA19インチ ラックマウント対応

背面設計はVESA(100mm×100mm)に準拠します。アーム式マウントなどのVESA(100mm×100mm)に対応したマウントでご利用いただけます。
また、EIA19インチラックマウント(オプションラックマウント金具MB-L17が必要、高さ:7U)に対応しており、中継車、送出確認時などのラックマウント用途やドラマ制作などのフィールド現場にてご利用いただけます。

■その他の搭載機能

・ノーマル(0%)スキャン、オーバー(5%)スキャン
・センターマーカー/セーフエリアマーカー/アスペクトマーカー
・画面内タリー表示(93%セーフエリアマーカーの外側)

仕様

画像系

[パネル]
 a-Si TFTアクティブマトリクスLCD
[画像サイズ]
 LMD-A170:16.5型
[表示エリア(H×V)
 LMD-A170:365.8×205.7 mm
[解像度(H×V)]
 LMD-A220/A170:1920×1080 ピクセル(Full HD)
[アスペクト比]
 LMD-A220/A170:16:9
[有効画素数]
 99.99%
[視野角(パネルの仕様)]
 89°/89°/89°/89°(上/下/左/右、コントラスト>10:1)
[ノーマルスキャン]
 0%スキャン
[色温度]
 D65、D93
[ウォームアップ時間]
 30分
 安定した画質を得るために電源を入れて約30分以上通電してください。

入出力系

[入力]
・SDI入力:BNC型(2)
・HDMI入力:HDMI(1) ※HDCP対応
・コンポジット入力(NTSC/PAL):BNC型(1)、1Vp-p ±3dB負同期
・音声入力端子:ステレオミニジャック(1)、-5dBu 47kΩ以上
・リモート入力:
  パラレルリモート:RJ-45モジュラーコネクター8ピン(1)
  シリアルリモート:RJ-45モジュラーコネクター(1)
 (ETHERNET、10BASE-T/100BASE-TX)
・DC入力端子:XLR 4ピン(凸)、DC 12V-17V(出力インピーダンス0.05 Ω以下)

[出力]
・SDI(3G/HD/SD)出力端子:BNC型(2)
 出力信号振幅:800 mVp-p ±10%
 出力インピーダンス:75 Ω不平衡
・コンポジット出力端子:BNC型(1)
 ループスルー、75Ω自動終端機能付き
・音声モニター出力端子:ステレオミニジャック(1)
・内蔵スピーカー出力:1.0 Wモノラル出力
・ヘッドホン出力端子:ステレオミニジャック(1))

対応映像信号

システムコンポジットSD/HD3GHDMI
575/50i(PAL)-
480/60i(NTSC)※1-
576/50p---
480/60p※1---
640×480/60p※1---
1080/24PsF※1-※3-
1080/25PsF※2-※3-
1080/30PsF※1※2--※3-
1080/24p※1-※3
1080/25p-※3
1080/30p※1-※3
1080/50i-※3
1080/60i※1-※3
1080/50p--※4
1080/60p※1--※4
720/24p※1---
720/25p---
720/30p※1---
720/50p-※3
720/60p※1-※3

○:調整・設定できる信号
-:調整・設定できない信号
※1 フレームレート1/1.001にも対応しています。
※2 1080/25PsF、30PsFは、映像信号にペイロードIDが付加されている場合には画面上に1080/25PsF、30PsFと表示されます。付加されていない場合には1080/50I、60Iと表示されます。
※3 3G-SDIの4:4:4 YCbCr 10ビットと4:4:4 RGB 10ビットに対応しています。
※4 3G-SDIの4:2:2 YCbCr 10ビットに対応しています。

対応PC信号

システムHDMI/DVI
解像度ドットクロック(MHz)fH(kHz)fV(kHz)
640×48025.17531.560
1280×76868.25047.4
1280×1024108.00064.0
1360×76885.50047.7
1440×90088.75055.5
1680×1050119.00064.7
1600×1200
(※LMD-A240のみ)
162.00075.0
1920×1200
(※LMD-A240のみ)
154.00074.0

信号によっては、画像の端が欠けて表示される場合があります。

その他

[電源]
 LMD-A170:AC 100V-240V、0.5A-0.2A、50/60Hz、DC 12V-17V、3.6A-2.5A
[消費電力]
 LMD-A170:約49W(最大)、約42W(平均消費電力、工場出荷時)
[動作条件]
 温度 0 ℃-35 ℃
 推奨使用温度 20 ℃-30 ℃
 湿度 30%-85%以下(結露のないこと)
 気圧700 hPa-1060 hPa
[保存・輸送条件]
 温度-20 ℃-+60 ℃
 湿度 0%-90%
 気圧700 hPa-1060 hPa

付属品

AC電源コード(1)
3極→2極変換プラグ(1)
ACプラグホルダー(1)
ハンドル(1)(LMD-A220/A170のみ)
ハンドル用固定ネジ(4)(LMD-A220/A170のみ)
ご使用になる前に(1)
CD-ROM(1)
保証書(1)

別売アクセサリー

モニタースタンドSU-561
マウンティングブラケットMB-L17(LMD-A170用)
プロテクションキットBKM-PL17(LMD-A170用)
