DIGITAL FORECAST UHD_QOTR 4K UHD対応3G-SDI6系統伝送光延長器(送受信機セット)
DIGITAL FORECAST UHD_QOTR 4K UHD対応3G-SDI6系統伝送光延長器(送受信機セット)の商品説明
長距離かつ 同時に伝送可能な4K UHD伝送対応のSDI光延長器

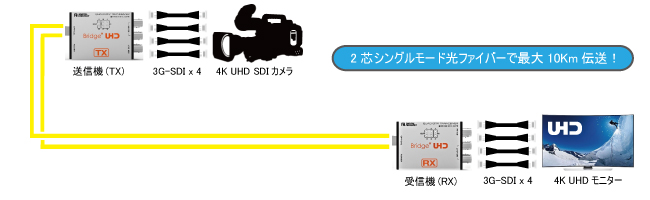

送信機から受信機へ3G-SDI 4系統伝送で4K UHDにも対応
送信機から受信機へ3G-SDI信号4系統を光ファイバーケーブル2本で伝送します。クワッド3G-SDIでの4K UHD伝送や、複数のカメラからの3G-SDI信号を UHD_QOTRでまとめて伝送する事が可能。現場での延長器や配線器具の設置数を減らすことができ、映像中継システムを簡素化します。
受信機から送信機へ3G-SDI 2系統伝送
受信機から送信機へ2系統のSDI信号伝送が可能。送信機側からの伝送と合わせて、合計6系統の3G-SDI信号を同時伝送します。
シングルモード2芯光ファイバーで最長10km伝送
2芯シングルモード光ファイバーにて最長10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用しプッシュオン/プルオフで光ケーブルの着脱が容易に行えます。 また、伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、 また、ケーブル設置のレイアウト自由度も広がります。

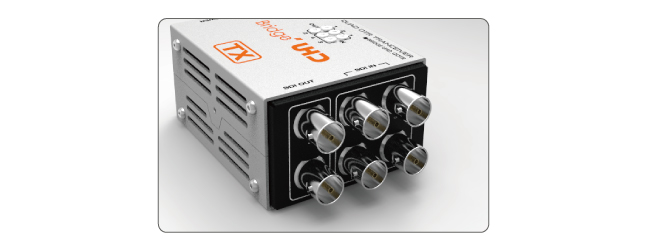

小型軽量設計
本体サイズは79x59x37mm、重量160g(送信機)、155g(受信機)の小型軽量設計で、限られた敷設空間でもご利用可能です。
抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。
仕様
TX(送信機)の仕様
■入力端子
SDI(BNC) x 4
■出力端子
SDI(BNC) x 2
LCコネクタ x 2
(光ファイバーケーブル接続用)
■光ファイバータイプ
シングルモード 2芯 LCタイプ
■発光波長
1310nm/ 1490nm/ 1550nm
■対応音声
2ch
■電源
ACアダプター
■入力電圧
DC5V-17V
■消費電力
最大6.5W
■動作温度
0℃ - 55℃
■動作湿度
0% - 90%(結露なきこと)
■本体サイズ
79 x 59 x 37mm(突起物含まず)
■本体重量
160g
■適合認証
FCC/ CE/ PSE(ACアダプタ)
■保証
1年間
RX (受信機)の仕様
■入力端子
SDI(BNC) x 2
LCコネクタ x 2
(光ファイバーケーブル接続用)
■出力端子
SDI(BNC) x 4
■光ファイバータイプ
シングルモード 2芯 LCタイプ
■発光波長
1310nm/ 1490nm/ 1550nm
■対応音声
2ch
■電源
ACアダプター
■入力電圧
DC5V-17V
■消費電力
最大7W
■動作温度
0℃ - 55℃
■動作湿度
0% - 90%(結露なきこと)
■本体サイズ
79 x 59 x 37mm(突起物含まず)
■本体重量
155g
■適合認証
FCC/ CE/ PSE(ACアダプタ)
■保証
1年間

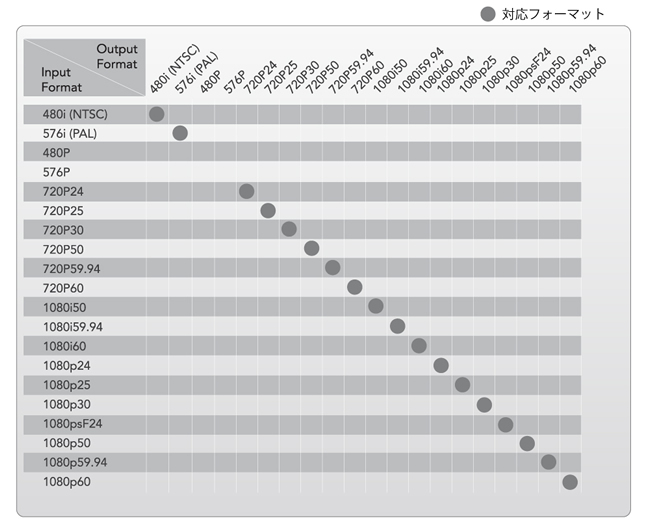

入出力対応フォーマット
製品展開図
ブロックダイアグラム
対応SDI規格
■SMPTE 125M
NTSC (480i 59.94), PAL (576i 50)
■SMPTE 296M
720p (60/59.94/50)
■SMPTE 274M,SMPTE 292M
1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
■SMPTE 424M
1080p (60/59.94) 3G
対応4K解像度
3840x2160p (59.94/50/29.97/23.98)
※4K 伝送は、3G-SDI 4系統利用での対応となります。4系統利用以外での4K UHD伝送は出来ません。
